BROTHER NEXIO BE-438HS
Machine pose bouton électronique programmable
・Amélioration de la productivité grâce à une vitesse de couture et à l’IoT de premier ordre au monde
・Réduction de la disposition des extrémités des fils (fil restant court)
・Régler le bouton en douceur
・Utilisation supérieure car tout le monde peut l’utiliser facilement et de manière fiable
・Couture propre avec le type semi-sec
Caractéristiques NEXIO BE-438HS
64 modèles de couture ont déjà été définis et peuvent être sélectionnés. elle est également capable de réaliser divers motifs de couture.
La pince à bouton renouvelée permet de régler un bouton plus facilement.
Équipé de l’écran couleur LCD avec un écran tactile qui indique les éléments à afficher avec des icônes d’illustration, offrant une utilisation intuitive. Il est très facile de définir le programme de cycle, ainsi que les patrons de couture, la vitesse de couture. La tension du fil supérieur peut être facilement enregistrée en tant que programmes utilisateur.
Amélioration de la productivité grâce à la vitesse de couture et l’internet des objets de première classe
Productivité exceptionnellement supérieure avec une vitesse de couture de 2 800 tr / min
BE-438HX fournit 2 800 pts / min et contribue à améliorer la productivité.

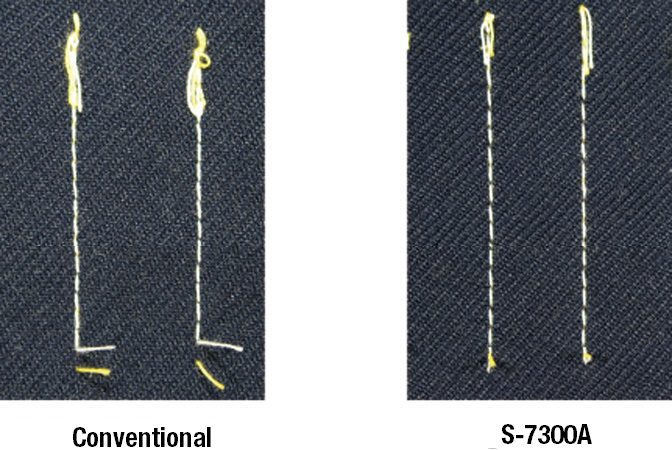

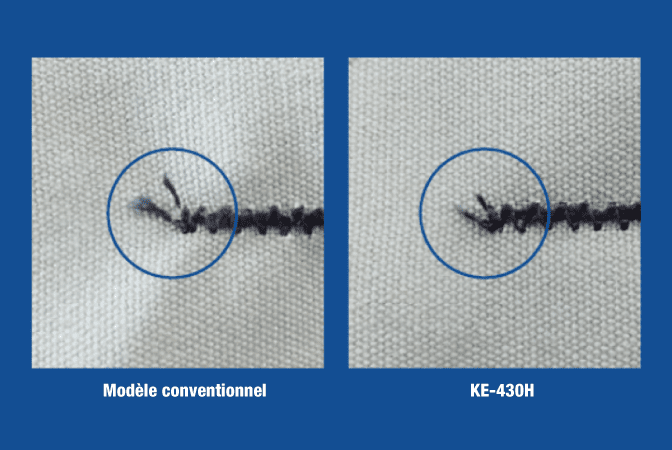

Réduction de la disposition des extrémités de fil (fil restant court)
Le coupe-fil entraîné par un moteur pas à pas, coupe le fil plus rapidement, de manière stable et silencieuse que le coupe-fil mécanique conventionnel. Il réduit le travail de coupe à la main après la couture.

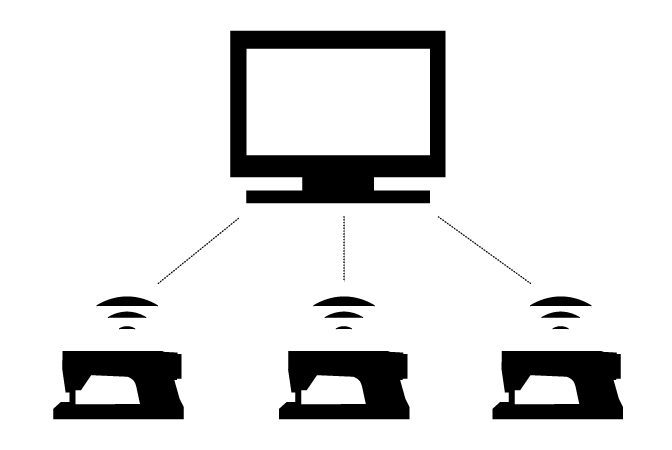

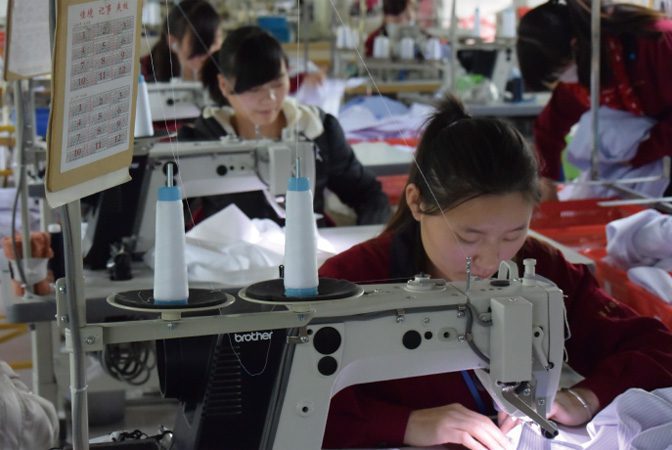

Amélioration de la productivité avec l’IoT
Les séries NEXIO sont des modèles compatibles IoT. La visualisation en reliant la machine à coudre à la technologie informatique permet au client d’analyser, de gérer les processus et d’accélérer les travaux d’amélioration de la productivité et de maintenance.
Facilité d’utilisation supérieure que tout le monde peut utiliser facilement et de manière fiable
Réduction du coût de maintenance car aucun besoin de travail de graissage.
Il n’est pas nécessaire de graisser la bielle, car elle lubrifie à l’huile. Cela réduit les travaux de maintenance.
Faible bruit et faibles vibrations pour un fonctionnement sans stress
Son bruit et ses vibrations sont minimisés en réduisant l’impact lors de la coupe du fil. Les opérateurs peuvent coudre confortablement sans fatigue ni stress.
Grande variété de possibilités de couture grâce à la nouvelle pince à boutons
Régler le bouton en douceur
La pince à bouton renouvelée permet de définir un bouton plus facilement.
Cela permet de coudre un gros bouton (20-30mm).
BE-438H peut coudre un gros bouton (20-30mm) en option. Vous pouvez coudre plus d’applications avec cette machine à coudre.
| BE-438HS | |||||
|---|---|---|---|---|---|
| Application | Pose boutons | ||||
| Lubrifaction | Lubrification minimale | ||||
| Vitesse Max. de couture | 2,800 points/min | ||||
| Zone Max. de couture | Max.6.4×6.4mm | ||||
| Diamètre extérieur des boutons pouvant être cousus | Diamètre extérieur des boutons 8-30mm*1 | ||||
| Longueur de point | 0.05～6.4mm | ||||
| Mécanisme d’entrainement | Y-θ mécanisme d’alimentation par intermittence (moteur pas à pas) | ||||
| Nombre de point | Variable (Reportez-vous à “Liste des programmes” pour plus de détails sur le nombre de points pour les motifs de couture déjà prédéfinis) | ||||
| Nombre Max de point | 5,000 Points/Patron | ||||
| Pince de travail | Système d’entraînement par moteur pas à pas | ||||
| Hauteur de la pince de travail / hauteur de la pince à bouton | Max. 13mm | ||||
| Crochet rotatif | Crochet navette (crochet double navette, en option) | ||||
| Tension digitale | – | ||||
| tire fil | Equipement standard | ||||
| Coupe fil | Equipement standard | ||||
| Pince fil | Equipement standard | ||||
| Méthode de stockage des données | Mémoire flash interne (l’ajout de données est disponible avec une mémoire externe) | ||||
| Nombre de programmes de cycle | 30 cycle (50 programmes pour chaque cycle) | ||||
| Nombre de données stockées | 64 modèles de couture sont déjà définis | ||||
| (512 motifs maximum peuvent être ajoutés. Le nombre total de points de données stockées pouvant être ajoutés est inférieur à 500 000 * 2) | |||||
| Moteur | Servo moteur AC 550W (entraînement direct) | ||||
| Poids | Tête de machine: env. 57 kg, panneau de commande: env. 0,4 kg, boîtier de commande: env. 9 kg | ||||
| Source de puissance | Monophasé 100V / 200V, triphasé 220V / 380V / 400V 400VA (pour monophasé 100V et triphasé 380V / 400V, la boîte de transfert est nécessaire | ||||
BROTHER S-7180A

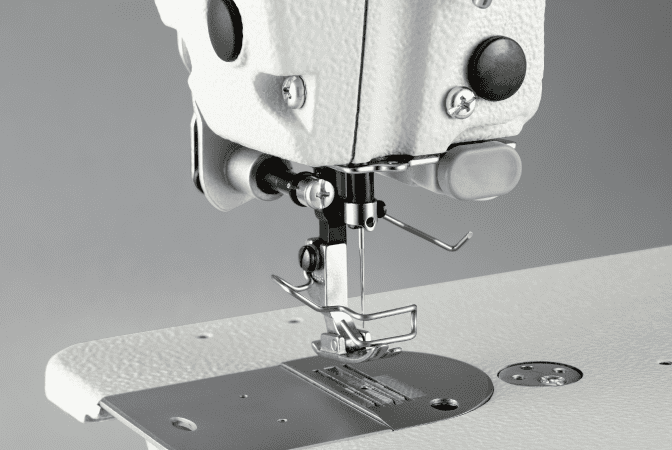

Machine piqueuse 01 aiguille simple entrainement sans bain d’huile

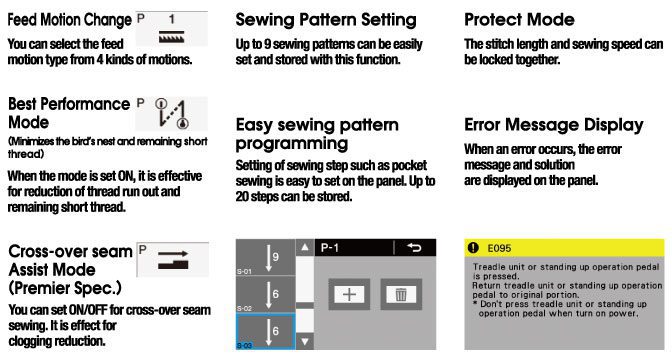

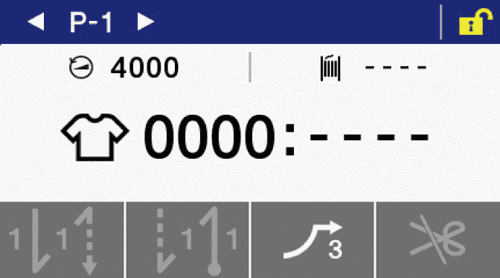

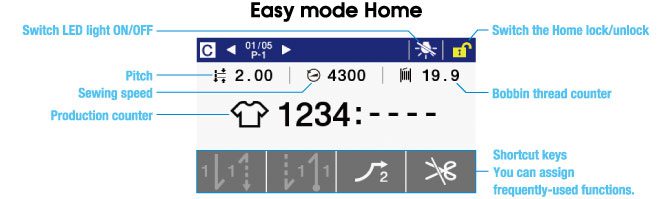

・Contrôle de la longueur du point sur le panneau de commande

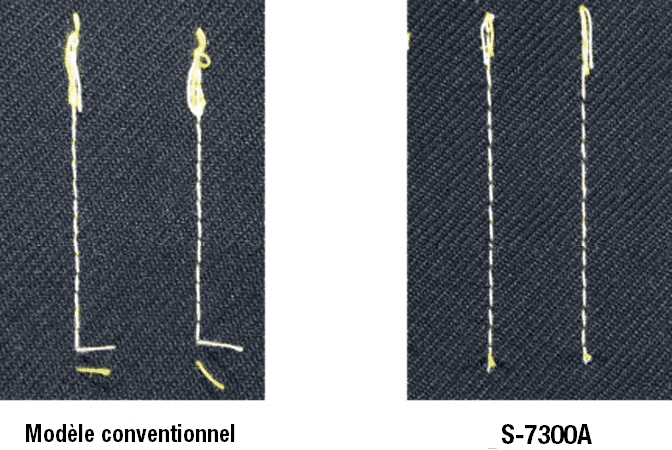

・Fil restant court (3,5 mm)

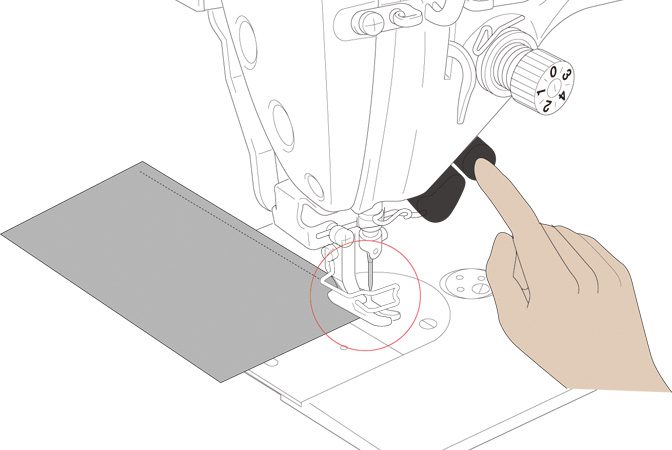

・Releveur de pied-de-biche électrique
・Equipé d’un réservoir d’huile scellé
Caractéristiques NEXIO S-7180A :
Il est possible de définir la longueur du point sous forme de valeur numérique avec ce panneau doté d’une disposition des touches et d’un affichage faciles à comprendre. Cela contribue à améliorer la productivité.

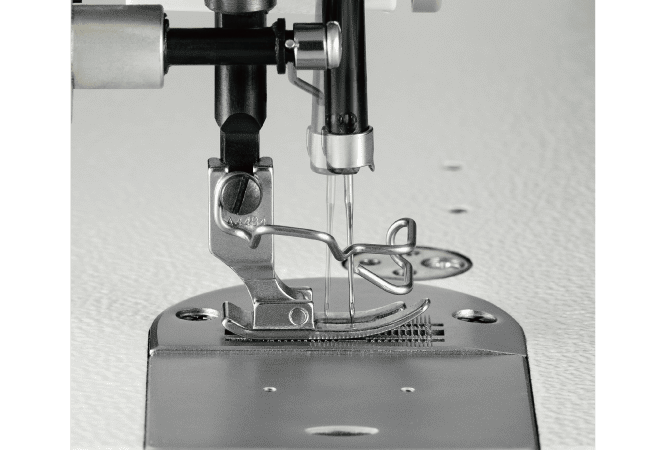

Le mécanisme de coupe-fil à double action coupe le fil juste sous le trou de l’aiguille, en réalisant le fil restant court au minimum de 3,5 mm. De plus, l’utilisation du mode Magnifique améliore la belle fin de couture.
Le réservoir scellé est équipé comme le S-7250A.
Il augmente la productivité et réduit le son par rapport à la pression mécanique.
Avance et commodité
Avec moteur à entraînement direct, releveur de pied-de-biche électrique et contrôle de la longueur des points, cette machine offre une belle qualité de couture et une productivité élevée.
| S-7180A | -813P | -815P |
| Max. vitesse de couture | 5 000 pts/min | 4 000 pts/min |
| Max. vitesse de virement arrière | 3 200 pts/min | |
| Max. longueur de point | 5mm | |
| Type de coupe-fil | Mécanisme coupe-fil à double action | |
| Presseur de fil | Équipement standard | |

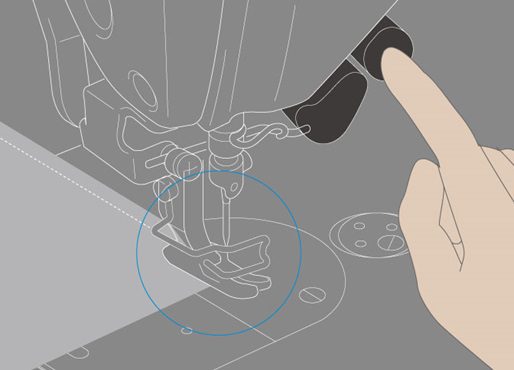

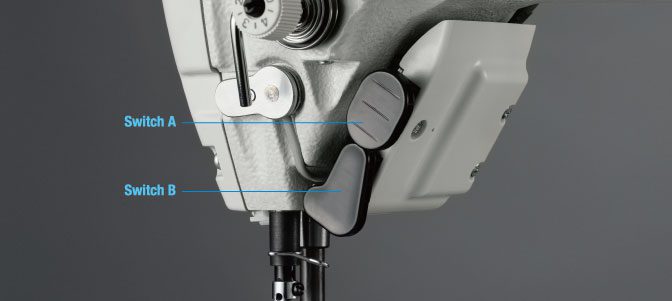

| Interrupteur manuel | Équipement standard | |
| Lumière LED | Équipement standard | |
| Relève-pied-de-biche électrique | Équipement standard | |
| Hauteur du releveur du pied-de-biche | Genouillère : 10-15 mm Lève-barre automatique : 12 mm |
|
| Aiguille (DB×1・DP×5) | #11-#18 | #19-#22 |
| Hauteur de la griffe d’entraînement | 0,9 mm | 1,2 mm |
| Moteur | servomoteur à courant alternatif | |
| Poids | 37 kg | |
| Pouvoir | Monophasé : 200-240 V Max. consommation d’énergie électrique : 400VA |
|
BROTHER NEXIO BE-438HX
Machine pose bouton électronique programmable avec tension électronique
・Amélioration de la productivité grâce à la vitesse de couture et à l’IoT de premier ordre au monde
・Réduction de la disposition des extrémités des fils (fil restant court)
・Qualité de couture magnifique et hautement reproductible grâce à la tension numérique
・Régler le bouton en douceur
・Utilisation supérieure car tout le monde peut l’utiliser facilement et de manière fiable
・Couture propre avec le type semi-sec
Caractéristiques NEXIO BE-438HX
64 modèles de couture ont déjà été définis et peuvent être sélectionnés. elle est également capable de réaliser divers motifs de couture.
La pince à bouton renouvelée permet de régler un bouton plus facilement.
Vous pouvez ajuster la tension en fonction du matériau cousu sans vous fier aux sensations individuelles. Elle offre une meilleure gestion de la production et une reproductibilité de la couture.
Équipé de l’écran couleur LCD avec un écran tactile qui indique les éléments à afficher avec des icônes d’illustration, offrant une utilisation intuitive. Il est très facile de définir le programme de cycle, ainsi que les patrons de couture, la vitesse de couture . La tension du fil supérieur peut être facilement enregistrée en tant que programmes utilisateur.
Amélioration de la productivité grâce à la vitesse de couture et l’internet des objets de première classe
Productivité exceptionnellement supérieure avec une vitesse de couture de 2 800 tr / min
BE-438HX fournit 2 800 pts / min et contribue à améliorer la productivité.
Réduction de la disposition des extrémités de fil (fil restant court)
Le coupe-fil entraîné par un moteur pas à pas, coupe le fil plus rapidement, de manière stable et silencieuse que le coupe-fil mécanique conventionnel. Il réduit le travail de coupe à la main après la couture.
Amélioration de la productivité avec l’IoT
Les séries NEXIO sont des modèles compatibles IoT. La visualisation en reliant la machine à coudre à la technologie informatique permet au client d’analyser, de gérer les processus et d’accélérer les travaux d’amélioration de la productivité et de maintenance.
Qualité de couture superbe et hautement reproductible
Une couture propre sans tache d’huile
Ce modèle est de type semi-sec et fournit une huile propre constante uniquement au navette. Il n’y a pas de problème de taches d’huile et il permet une couture propre pour votre produit de valeur.
Facilité d’utilisation supérieure que tout le monde peut utiliser facilement et de manière fiable
Réduction du coût de maintenance car aucun besoin de travail de graissage.
Il n’est pas nécessaire de graisser la bielle, car elle lubrifie à l’huile. Cela réduit les travaux de maintenance.
Faible bruit et faibles vibrations pour un fonctionnement sans stress
Son bruit et ses vibrations sont minimisés en réduisant l’impact lors de la coupe du fil. Les opérateurs peuvent coudre confortablement sans fatigue ni stress.
Grande variété de possibilités de couture grâce à la nouvelle pince à boutons
Régler le bouton en douceur
La pince à bouton renouvelée permet de définir un bouton plus facilement.
Cela permet de coudre un gros bouton (20-30mm).
BE-438H peut coudre un gros bouton (20-30mm) en option. Vous pouvez coudre plus d’applications avec cette machine à coudre.
| BE-438HX | |||||
|---|---|---|---|---|---|
| Application | Pose boutons | ||||
| Lubrifaction | Semi sèche | ||||
| Vitesse Max. de couture | 2,800 points/min | ||||
| Zone Max. de couture | Max.6.4×6.4mm | ||||
| Diamètre extérieur des boutons pouvant être cousus | Diamètre extérieur des boutons 8-30mm*1 | ||||
| Longueur de point | 0.05～6.4mm | ||||
| Mécanisme d’entrainement | Y-θ mécanisme d’alimentation par intermittence (moteur pas à pas) | ||||
| Nombre de point | Variable (Reportez-vous à “Liste des programmes” pour plus de détails sur le nombre de points pour les motifs de couture déjà prédéfinis) | ||||
| Nombre Max de point | 5,000 Points/Patron | ||||
| Pince de travail | Système d’entraînement par moteur pas à pas | ||||
| Hauteur de la pince de travail / hauteur de la pince à bouton | Max. 13mm | ||||
| Crochet rotatif | Crochet navette (crochet double navette, en option) | ||||
| Tension digitale | Equipement standard | ||||
| tire fil | Equipement standard | ||||
| Coupe fil | Equipement standard | ||||
| Pince fil | Equipement standard | ||||
| Méthode de stockage des données | Mémoire flash interne (l’ajout de données est disponible avec une mémoire externe) | ||||
| Nombre de programmes de cycle | 30 cycle (50 programmes pour chaque cycle) | ||||
| Nombre de données stockées | 64 modèles de couture sont déjà définis | ||||
| (512 motifs maximum peuvent être ajoutés. Le nombre total de points de données stockées pouvant être ajoutés est inférieur à 500 000 * 2) | |||||
| Moteur | Servo moteur AC 550W (entraînement direct) | ||||
| Poids | Tête de machine: env. 57 kg, panneau de commande: env. 0,4 kg, boîtier de commande: env. 9 kg | ||||
| Source de puissance | Monophasé 100V / 200V, triphasé 220V / 380V / 400V 400VA (pour monophasé 100V et triphasé 380V / 400V, la boîte de transfert est nécessaire | ||||
NEXIO BAS-311HX
Machine automate de couture électronique programmable, avec champ de couture (X-Y) : 150 x 100 mm
・Vitesse de couture la plus élevée au monde de 2 800 pts/min avec une couture de haute qualité

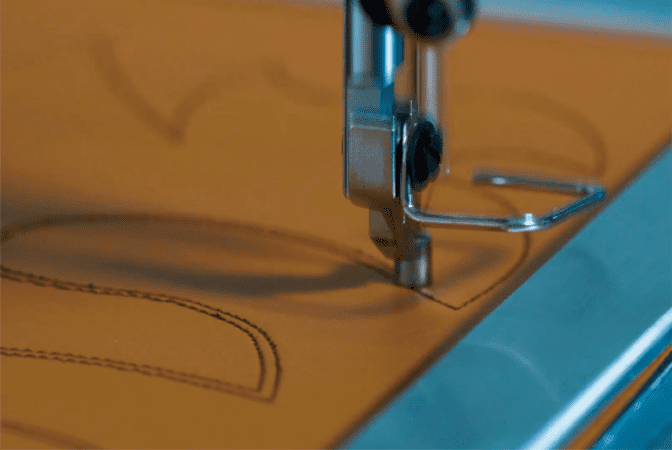

・Grande pénétration des aiguilles
・Économie d’énergie élevée
・Meilleure expérience utilisateur avec l’écran tactile LCD
Caractéristiques NEXIO BAS-311HX
Un mécanisme d’entraînement plus rigide a été adopté tout en atteignant la vitesse de couture la plus élevée au monde de 2 800 sti/min.
Grâce à son point de point précis, la machine peut réaliser de belles coutures avec un serrage de fil stable.
Le moteur puissant (550 W) génère un couple élevé, même à basse vitesse, ce qui permet d’obtenir une force de pénétration élevée de l’aiguille. Si la résistance à la pénétration de l’aiguille augmente, le contrôle des vibrations (impact intermittent) augmente automatiquement la force de pénétration.

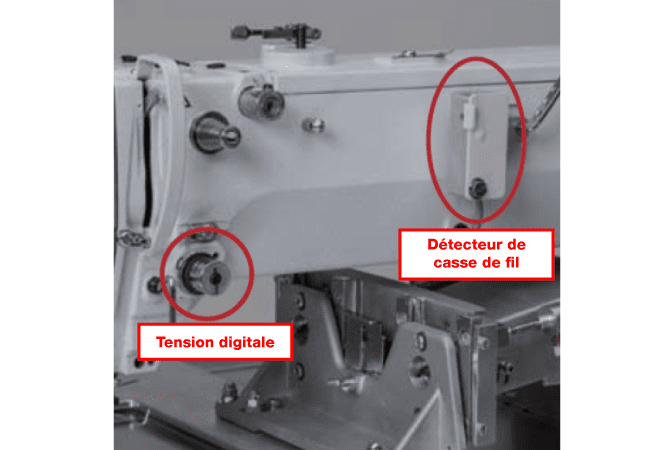

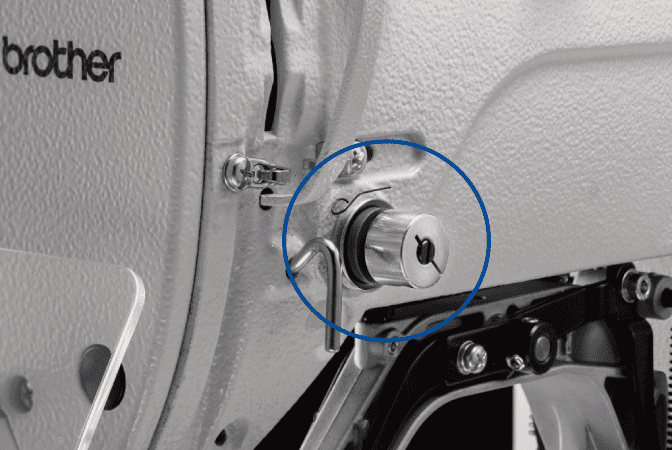

La tension du fil supérieur peut être numérisée avec la tension numérique, offrant ainsi une couture stable. Ne comptez plus sur les sensations individuelles. Lorsqu’une casse de fil est détectée, l’opération de couture s’arrête automatiquement et un avertissement est donné à l’opérateur, ce qui entraîne moins de détectives.

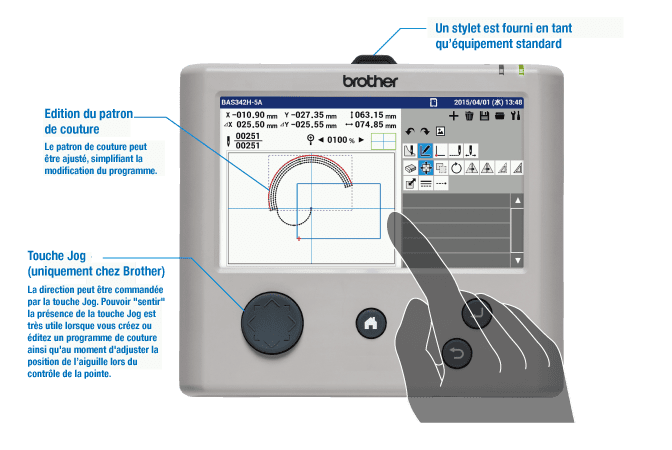

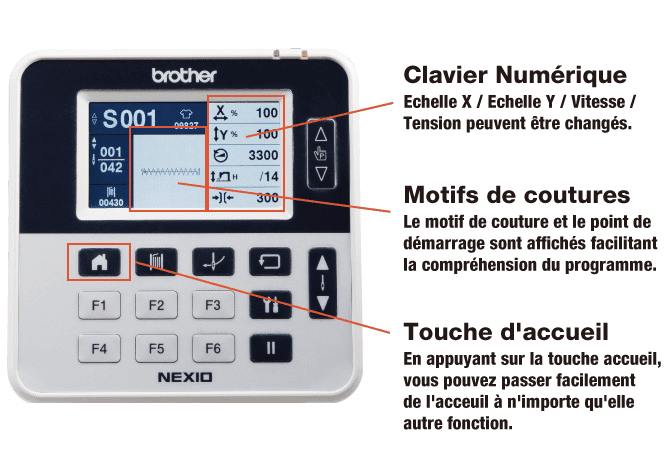

Le grand écran de 7 pouces et les fonctions de programmation simples via l’écran tactile LCD permettent une utilisation intuitive. Il est facile à comprendre sans le manuel d’instruction ou une expérience antérieure en moins d’étapes.

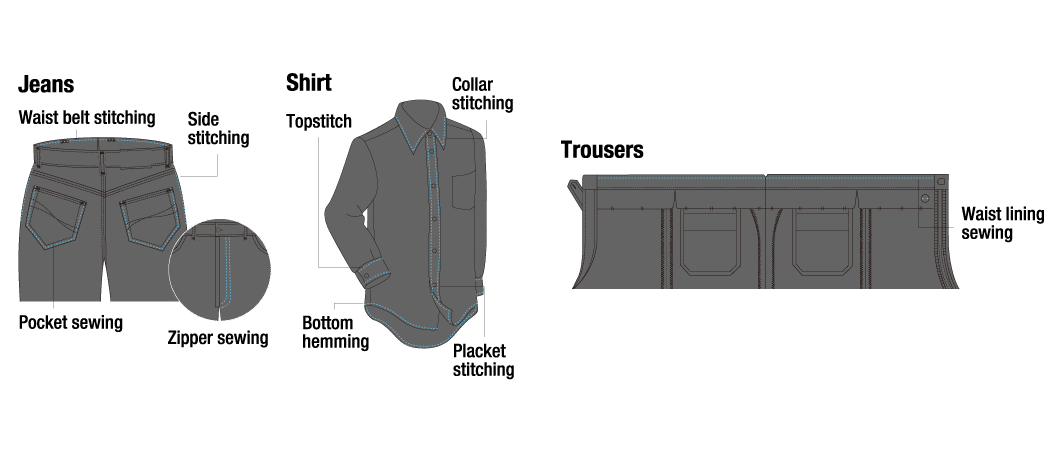

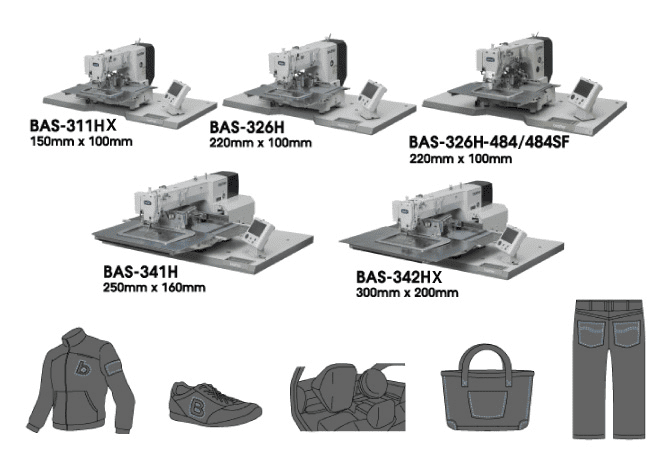

Des gammes pour vos différents types d’applications de couture

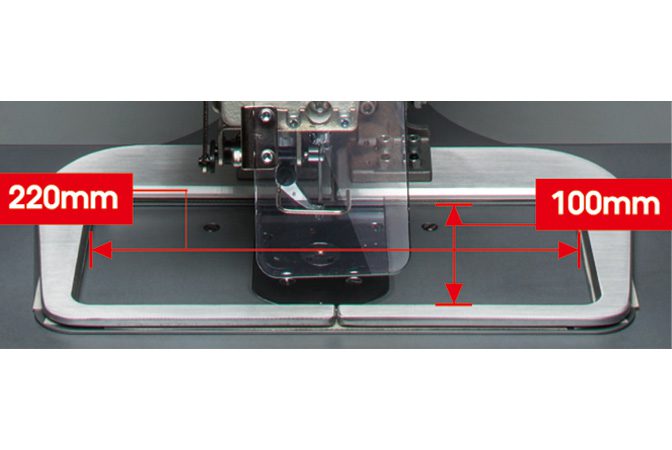

Nous avons 5 alignements en tant que série BAS-H avec différentes zones de couture. Vous pouvez sélectionner le meilleur modèle pour vos applications: étiquettes, airbags, ceintures de sécurité, etc.

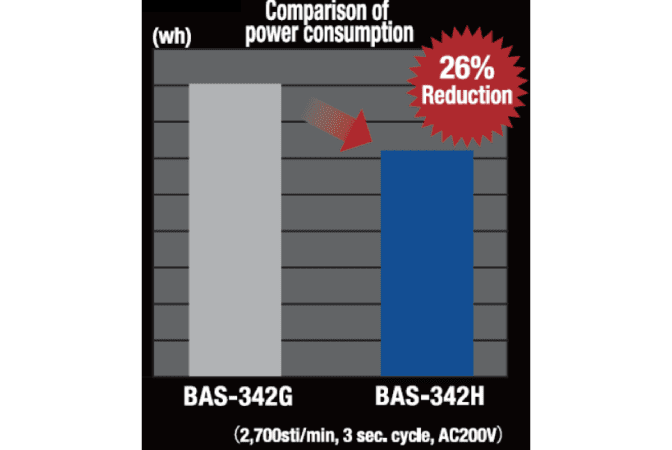

Haute économie d’énergie
Cette machine est la machine à coudre à patron électronique programmable la plus économe en énergie de sa catégorie, tout en réalisant une couture à grande vitesse et une force de pénétration élevée de l’aiguille.

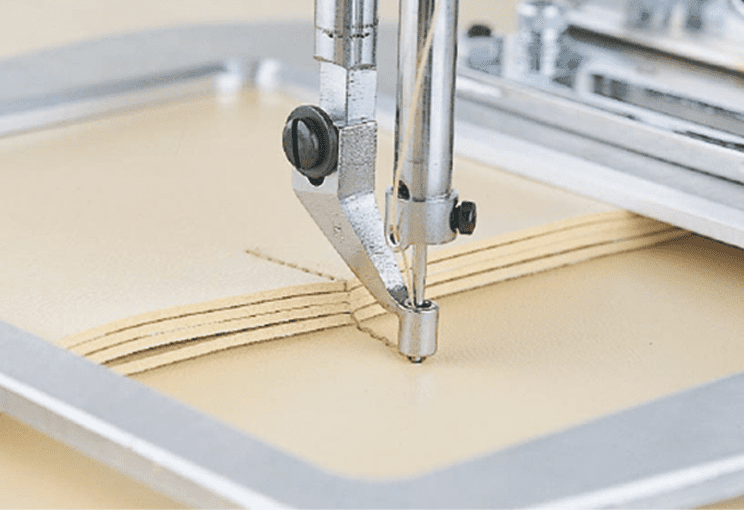

Tension du fil uniforme et stable
Il a réalisé un serrage de fil stable à la couture à basse tension. Une pression excessive ou insuffisante de la part du pied peut être évitée, permettant une finition avec un serrage uniforme du fil.

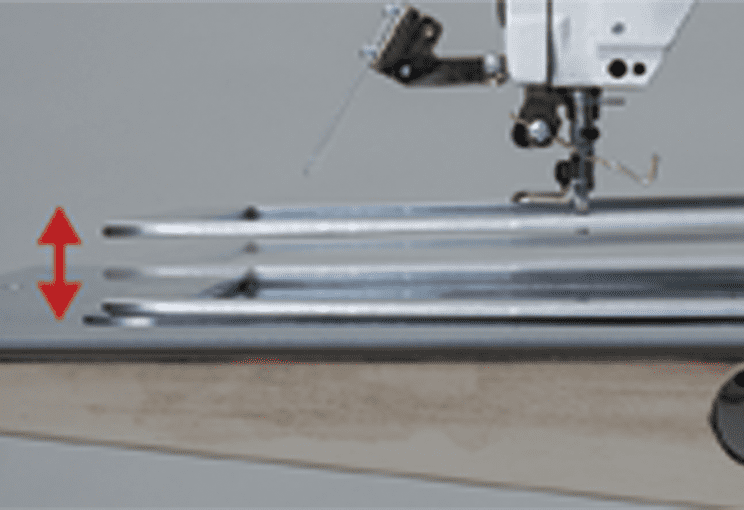

Positionnement facile et précis des matériaux
Vous pouvez sélectionner l’opération d’abaissement de la pince de travail souhaitée parmi deux modèles en modifiant les réglages du commutateur de mémoire (abaissement en deux étapes ou abaissement en une étape). (BAS-341H / 342H uniquement)

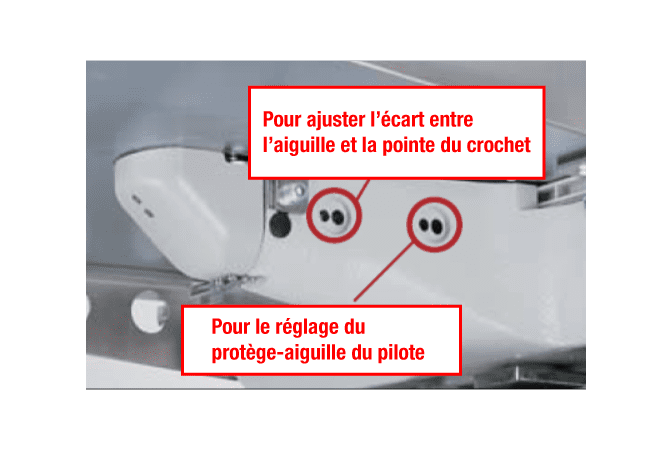

Réglage simple
Le conducteur peut être ajusté sur le côté sans incliner la machine à coudre. Cela réduit le temps nécessaire au réglage et améliore la productivité lorsque les matériaux sont modifiés.

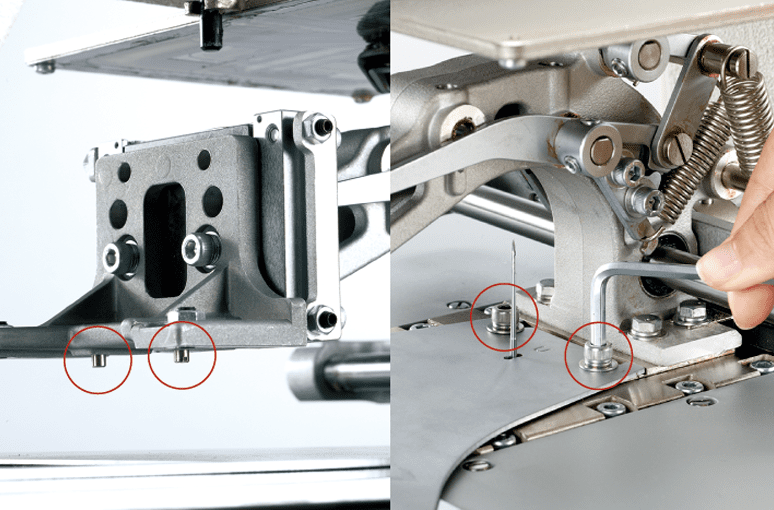

Changement de patron de couture simple et facile
La pince de travail peut être remplacée rapidement en desserrant les deux vis (BAS-311HN / 326H) et les quatre vis (BAS-341H / 342H). Lors du remplacement de la plaque d’alimentation, alignez les trous de référence de la plaque à aiguille et de la plaque d’alimentation.

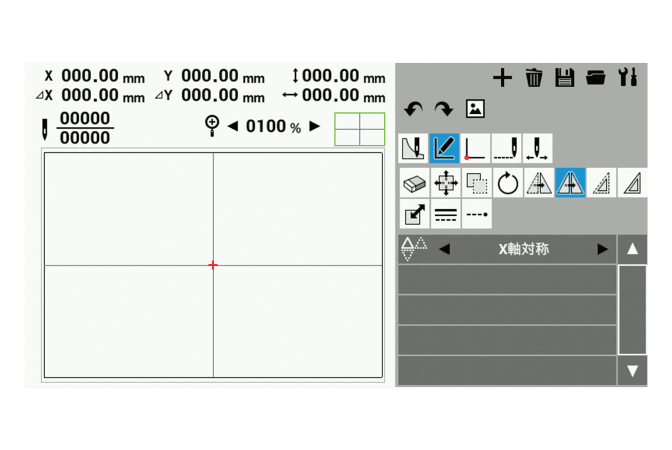

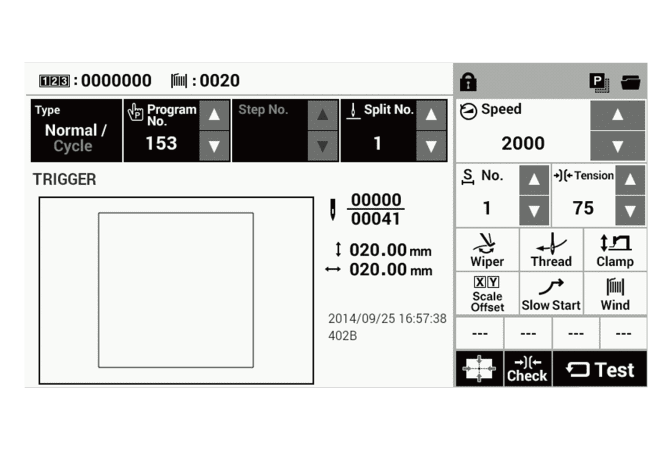

Création de programme
La création de programme peut être facilement disponible avec des icônes d’illustration.
Sélection du programme
Les informations concernant le programme sont visualisées sur un écran. Le changement de réglage est disponible dessus.

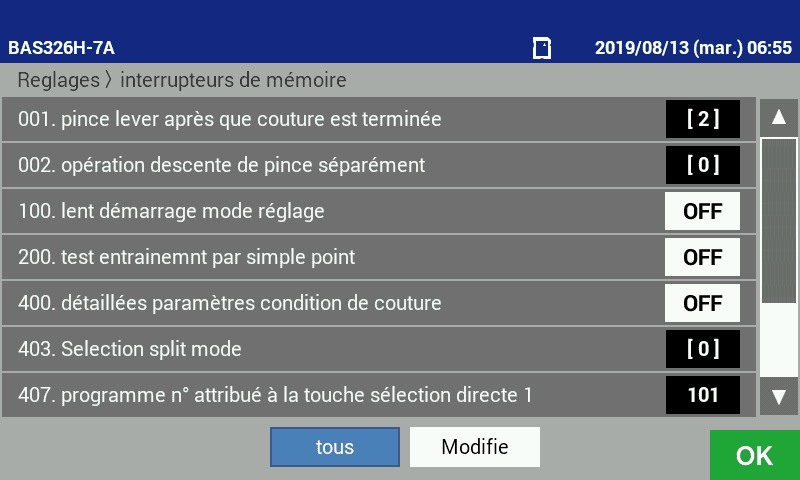

Réglages du commutateur de mémoire
Le détail des réglages du commutateur de mémoire peut être vérifié sur le panneau sans les manuels.

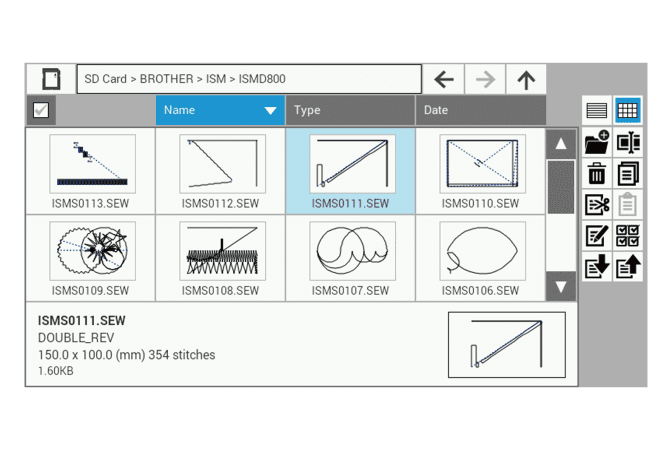

Sélection de fichier
L’aperçu du programme est visible sur le panneau.

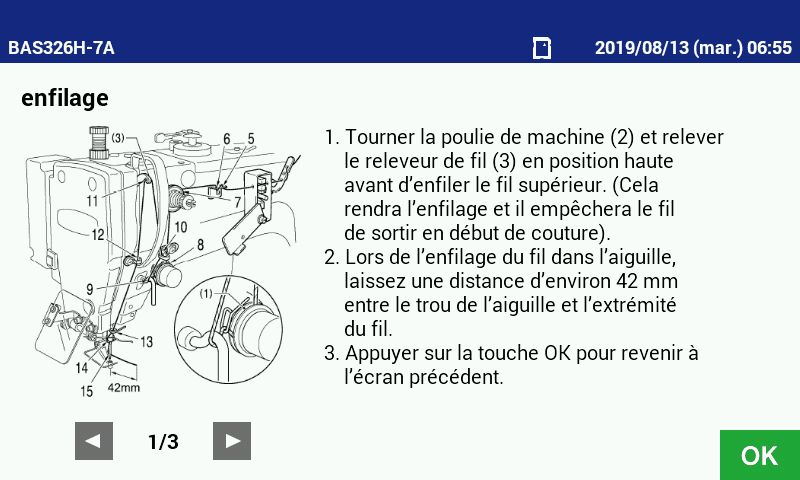

Affichage manuel
Les préparations erronées telles que Enfiler le fil supérieur, Enrouler le fil inférieur peuvent être vérifiées sur le panneau.

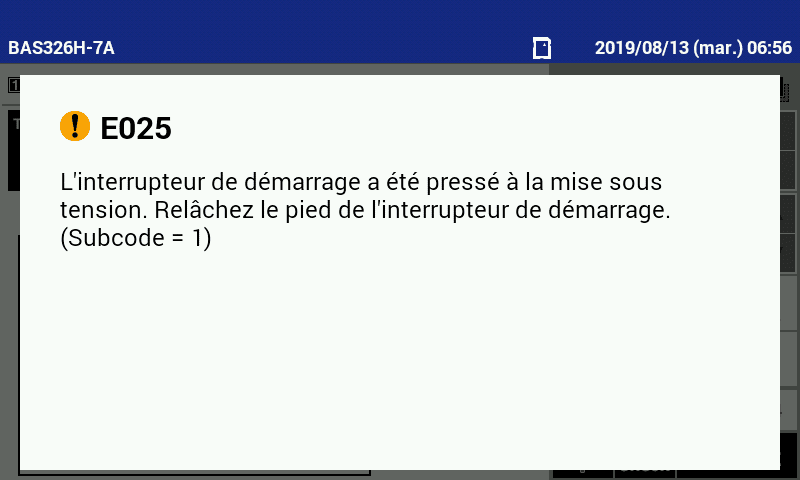

Affichage du message d’erreur
Lorsqu’une erreur se produit, le message d’erreur et la solution s’affichent sur le panneau, ce qui permet de réduire les temps d’arrêt.

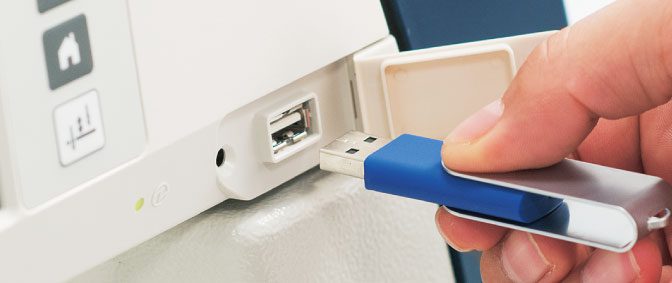

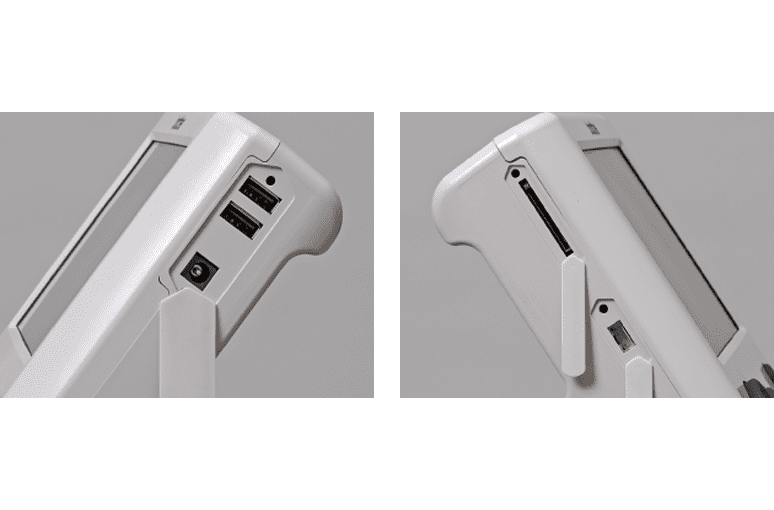

Support multimédia

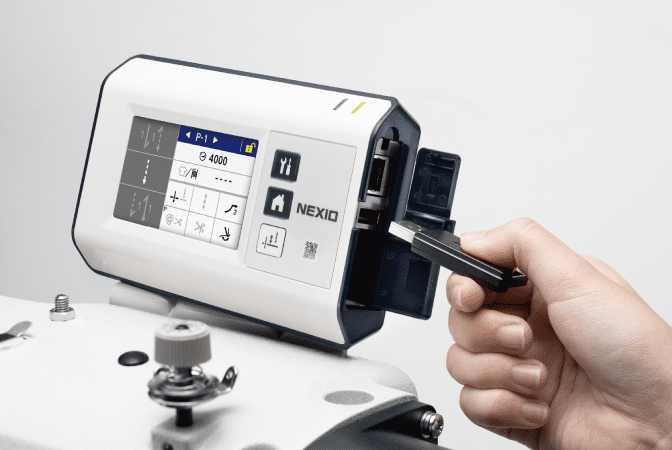

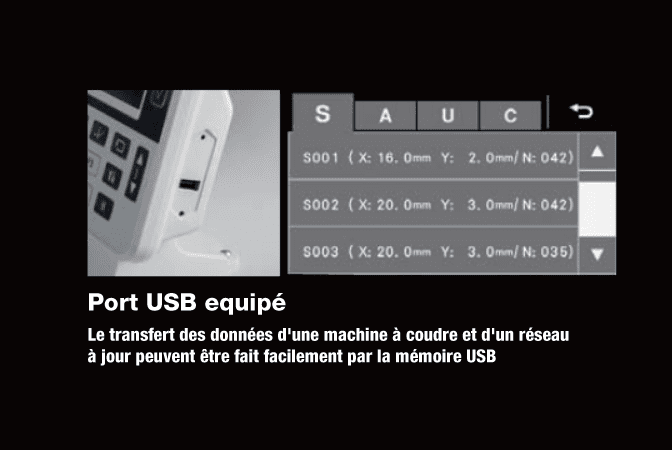

Prise en charge de la carte SD (1 emplacement), USB (2 ports). Un port d’extension est également pris en charge, permettant de se connecter avec un lecteur de code à barres, etc.
| BAS-311HN | |
| Forme de point | 01 aiguille point noué |
| Max. vitesse de couture | 2 800 pts/min |
| Max. zone de couture | 150x100mm |
| Mécanisme d’alimentation | Alimentation intermittente (entraînement par moteur à impulsions) |
| Longueur de point | 0,05-12,7 mm (par 0,05 mm) |
| Max. nombre de points | 20 000 points (par programme) |
| Max. nombre de programmes | 999 |
| Entraînement par pince de travail | -S : Entraînement par moteur à impulsions -A : Entraînement pneumatique |
| Montant de levage de la pince de travail | -S : Max. 25,0 mm -A : Max. 30,0 mm |
| Pince de travail en 2 étapes | -S : Type intégré -A : Type séparé |
| Hauteur du pied-de-biche | 22,0 mm |
| Course du pied-de-biche pas à pas | 2,0 mm-4,5 mm, 4,5 mm-10,0 mm ou 0,0 mm (réglage par défaut : 3,0 mm) |
| Crochet | Navette double capacité |
| Essuie-fil | ◯ |
| Coupe-fil | ◯ |

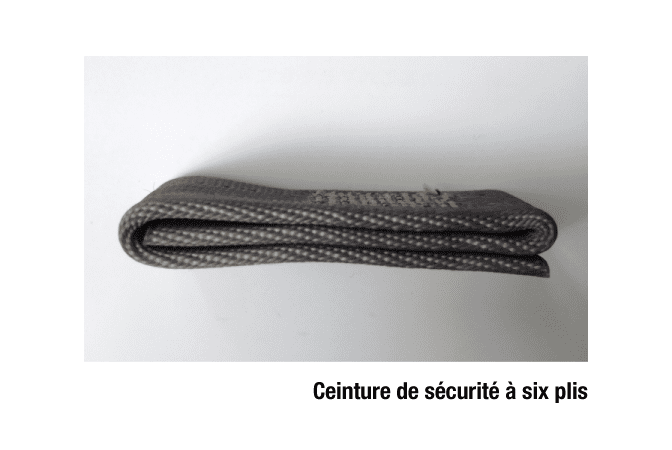

| Tension numérique | ◯ (à l’exclusion de la spécification de la ceinture de sécurité) |
| Détecteur de casse de fil | ◯ |
| Supports de stockage de données | Mémoire flash interne (l’ajout de données est disponible avec la mémoire externe) |
| Moteur | Servomoteur AC 550W |
| Poids | Tête de machine : 88 kg Boîtier de commande : 9 kg |
| Alimentation | Monophasé : 100 V/200 V Triphasé : 200 V/220 V/380 V/400 V |
| Pression atmosphérique/Consommation | 0,5 MPa 1,8 l/min |

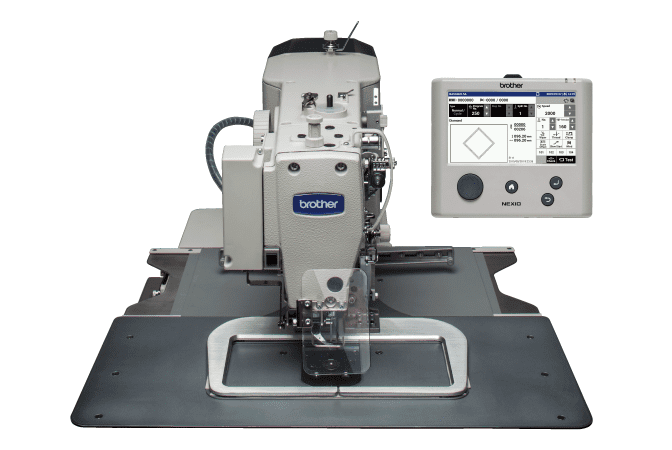

BROTHER NEXIO BAS-326HX
Machine automate de couture électronique programmable, avec champ de couture (X-Y) : 200 x 100 mm
Caractéristiques NEXIO BAS-326HX
Un mécanisme d’alimentation plus rigide a été adopté tout en atteignant la vitesse de couture la plus élevée du monde de 2800sti / min. Avec son point de couture précis, la machine peut effectuer de belles coutures avec un serrage de fil stable.
Le moteur puissant (550 W) génère un couple élevé, même à basse vitesse, ce qui permet d’obtenir une force de pénétration élevée de l’aiguille. Si la résistance à la pénétration de l’aiguille augmente, le contrôle des vibrations (impact intermittent) augmente automatiquement la force de pénétration.
Le moteur puissant (550 W) produit de grandes quantités de couple même à des vitesses lentes afin d’obtenir une forte force de pénétration de l’aiguille. Si la résistance à la pénétration de l’aiguille augmente, le contrôle des vibrations (impact intermittent) augmente automatiquement la force de pénétration.
Le grand écran de 7 pouces et les fonctions de programmation simples via l’écran tactile LCD permettent une utilisation intuitive. Il est facile à comprendre sans le manuel d’instruction ou une expérience antérieure en moins d’étapes.
Des gammes pour vos différents types d’applications de couture
Nous avons 5 alignements en tant que série BAS-H avec différentes zones de couture. Vous pouvez sélectionner le meilleur modèle pour vos applications: étiquettes, airbags, ceintures de sécurité, etc.
Haute économie d’énergie
Cette machine est la machine à coudre à patron électronique programmable la plus économe en énergie de sa catégorie, tout en réalisant une couture à grande vitesse et une force de pénétration élevée de l’aiguille.
Tension du fil uniforme et stable
Il a réalisé un serrage de fil stable à la couture à basse tension. Une pression excessive ou insuffisante de la part du pied peut être évitée, permettant une finition avec un serrage uniforme du fil.
Positionnement facile et précis des matériaux
Vous pouvez sélectionner l’opération d’abaissement de la pince de travail souhaitée parmi deux modèles en modifiant les réglages du commutateur de mémoire (abaissement en deux étapes ou abaissement en une étape). (BAS-341H / 342H uniquement)
Réglage simple
Le conducteur peut être ajusté sur le côté sans incliner la machine à coudre. Cela réduit le temps nécessaire au réglage et améliore la productivité lorsque les matériaux sont modifiés.
Changement de patron de couture simple et facile
La pince de travail peut être remplacée rapidement en desserrant les deux vis (BAS-311HN / 326H) et les quatre vis (BAS-341H / 342H). Lors du remplacement de la plaque d’alimentation, alignez les trous de référence de la plaque à aiguille et de la plaque d’alimentation.
Création de programme
La création de programme peut être facilement disponible avec des icônes d’illustration.
Sélection du programme
Les informations concernant le programme sont visualisées sur un écran. Le changement de réglage est disponible dessus.
Réglages du commutateur de mémoire
Le détail des réglages du commutateur de mémoire peut être vérifié sur le panneau sans les manuels.
Sélection de fichier
L’aperçu du programme est visible sur le panneau.
Affichage manuel
Les préparations erronées telles que Enfiler le fil supérieur, Enrouler le fil inférieur peuvent être vérifiées sur le panneau.
Affichage du message d’erreur
Lorsqu’une erreur se produit, le message d’erreur et la solution s’affichent sur le panneau, ce qui permet de réduire les temps d’arrêt.
Support multimédia
Prise en charge de la carte SD (1 emplacement), USB (2 ports). Un port d’extension est également pris en charge, permettant de se connecter avec un lecteur de code à barres, etc.
| BAS-326H | ||||
| Forme de point | 01 aiguille point noué | |||
| Max. vitesse de couture | 2 800 pts/min *1 | |||
| Max. zone de couture | 220,0×100,0mm | |||
| Mécanisme d’alimentation | Alimentation intermittente (entraînement par moteur à impulsions) | |||
| Longueur de point | 0,05-12,7 mm (par 0,05 mm) | |||
| Max. nombre de points | 20 000 points (par programme) | |||
| Max. nombre de programmes | 999 | |||
| Entraînement par pince de travail | Entraînement pneumatique | |||
| Montant de levage de la pince de travail | Max. 30,0 mm | |||
| Pince de travail en 2 étapes | Type séparé | |||
| Hauteur du pied-de-biche | 22,0 mm | |||
| Course du pied-de-biche pas à pas | 2,0 mm-4,5 mm, 4,5 mm-10 mm ou 0 mm (réglage par défaut : 3,0 mm) | |||
| Crochet | Navette double capacité | |||
| Essuie-fil | ◯ | |||
| Coupe-fil | ◯ | |||
| Tension numérique | ◯ (l’ajout de données est disponible avec la mémoire externe) | |||
| Détecteur de casse de fil | ◯ | |||
| Supports de stockage de données | Mémoire flash interne (l’ajout de données est disponible avec la mémoire externe) | |||
| Moteur | Servomoteur AC 550W | |||
| Poids | Tête de machine : 88 kg Boîtier de commande : 9 kg |
|||
| Alimentation | Monophasé : 100 V/200 V Triphasé : 200 V/220 V/380 V/400 V |
|||
| Pression atmosphérique/Consommation | 0,5 MPa 1,8 l/min | |||
BROTHER NEXIO BAS-326H-484/484SF
Machine automate de couture électronique programmable, avec champ de couture (X-Y) : 200 x 100 mm pour la réalisation d’assemblages complexes dans des matériaux très épais et avec des gros fils
L’utilisation du mécanisme avancé d’alimentation robuste et contrôlé offre une excellente qualité de point et des points serrés, même pour des applications de couture très lourdes.
En outre, le dispositif d’alimentation du fil supérieur fournit la longueur nécessaire du fil supérieur au début de la couture, empêchant ainsi le fil de s’extraire, quelle que soit la quantité d’alimentation fournie.
Couture précise et solide, même pour les matériaux les plus lourds. Qualité de point exceptionnelle
Le crochet triple est équipé en standard de manière à réduire la fréquence des changements de canette, ce qui améliore la productivité.
Le moteur puissant (550 W) génère un couple élevé, même à basse vitesse, ce qui permet d’obtenir une force de pénétration élevée de l’aiguille. Si la résistance à la pénétration de l’aiguille augmente, le contrôle des vibrations (impact intermittent) augmente automatiquement la force de pénétration.
Des gammes pour vos différents types d’applications de couture
Nous avons 5 alignements en tant que série BAS-H avec différentes zones de couture. Vous pouvez sélectionner le meilleur modèle pour vos applications: étiquettes, airbags, ceintures de sécurité, etc.
Vitesse de couture de première classe au monde de 2 800sti / min avec couture de haute qualité
Un mécanisme d’alimentation plus rigide a été adopté tout en atteignant la vitesse de couture la plus élevée du monde de 2800sti / min. Avec son point de couture précis, la machine peut effectuer de belles coutures avec un serrage de fil stable.
Détecteur numérique de tension et rupture de fil en équipement standard
La tension du fil supérieur peut être numérisée avec Digital Tension, offrant une couture stable. Plus besoin de se xfier au sensations individuelles. Lorsque la rupture du fil est détectée, l’opération de couture est arrêtée automatiquement et un avertissement est donné à l’opérateur, ce qui a pour effet de réduire le nombre de détectives.
Haute économie d’énergie
Cette machine est la machine à coudre à patron électronique programmable la plus économe en énergie de sa catégorie, tout en réalisant une couture à grande vitesse et une force de pénétration élevée de l’aiguille.
Tension du fil uniforme et stable
Il a réalisé un serrage de fil stable à la couture à basse tension. Une pression excessive ou insuffisante de la part du pied peut être évitée, permettant une finition avec un serrage uniforme du fil.
Positionnement facile et précis des matériaux
Vous pouvez sélectionner l’opération d’abaissement de la pince de travail souhaitée parmi deux modèles en modifiant les réglages du commutateur de mémoire (abaissement en deux étapes ou abaissement en une étape). (BAS-341H / 342H uniquement)
Réglage simple
Le conducteur peut être ajusté sur le côté sans incliner la machine à coudre. Cela réduit le temps nécessaire au réglage et améliore la productivité lorsque les matériaux sont modifiés.
Changement de patron de couture simple et facile
La pince de travail peut être remplacée rapidement en desserrant les deux vis (BAS-311HN / 326H) et les quatre vis (BAS-341H / 342H). Lors du remplacement de la plaque d’alimentation, alignez les trous de référence de la plaque à aiguille et de la plaque d’alimentation.
Meilleure expérience utilisateur avec écran tactile LCD
Le grand écran de 7 pouces et les fonctions de programmation simples via l’écran tactile LCD permettent une utilisation intuitive. Il est facile à comprendre sans le manuel d’instruction ou une expérience antérieure en moins d’étapes.
Création de programme
La création de programme peut être facilement disponible avec des icônes d’illustration.
Sélection du programme
Les informations concernant le programme sont visualisées sur un écran. Le changement de réglage est disponible dessus.
Réglages du commutateur de mémoire
Le détail des réglages du commutateur de mémoire peut être vérifié sur le panneau sans les manuels.
Sélection de fichier
L’aperçu du programme est visible sur le panneau.
Affichage manuel
Les préparations erronées telles que Enfiler le fil supérieur, Enrouler le fil inférieur peuvent être vérifiées sur le panneau.
Affichage du message d’erreur
Lorsqu’une erreur se produit, le message d’erreur et la solution s’affichent sur le panneau, ce qui permet de réduire les temps d’arrêt.
Support multimédia
Prise en charge de la carte SD (1 emplacement), USB (2 ports). Un port d’extension est également pris en charge, permettant de se connecter avec un lecteur de code à barres, etc.
| BAS-326H-484 | BAS-326H-484SF | |
| Forme de point | 01 aiguille point noué | |
| Max. vitesse de couture | 2 200 pts/min | |
| Max. zone de couture | 220,0 x 100,0 mm | |
| Mécanisme d’alimentation | Alimentation intermittente (entraînement par moteur à impulsions) | |
| Longueur de point | 0,05 ~ 12,7 mm | |
| Nombre de points | 500 000 points (mémoire interne) | |
| Max. nombre de points | 20 000 points (par programme) | |
| Nombre d’éléments de données de couture pouvant être stockés | 999 (Mémoire interne, carte SD, mémoire USM) * | |
| Méthode de levage de la pince de travail | Méthode du vérin pneumatique, pince de travail de type séparé | |
| Hauteur de serrage de travail | Max. 27,5 mm | |
| Quantité de levage intermittent du pied-de-biche | – | 19,5 mm |
| Course intermittente du pied-de-biche | – | 2,0 mm-4,5 mm, 4,5 mm-10,0 mm ou 0,0 mm (réglage par défaut 3,0 mm) |
| Crochet | Crochet triple capacité | |
| Dispositif d’essuie-glace | ◯ | |
| Coupe-fil | ◯ | |
| Levier releveur de fil | ◯ | |
| Détecteur de casse de fil | ◯ | |
| Nombre de programmes de cycles | 30 | |
| Moteur | Servomoteur AC 550W | |
| Poids | Tête de machine : 88 kg | |
| Boîtier de commande : 9 kg | ||
| Alimentation | Monophasé 110V / 220V / 230V | |
| Triphasé 220V / 380V / 400V | ||
| Pression atmosphérique / Consommation | 0,5 MPa 1,81/min | |
BROTHER-NEXIO S-7780A
Machine piqueuse Raseuse 01 aiguille, avec, système d’alimentation électronique DIGIFLEX FEED de griffe motorisée
・ « DigiFlex Feed » simplifie les réglages d’alimentation qui résolvent les problèmes de couture
・ Bonne réponse, facilitant la couture grâce au moteur à entraînement direct
・Prévention des taches d’huile
・ Changements entre la couture normale et la coupe pendant la couture avec une seule touche
Caractéristiques du NEXIO S-7780A

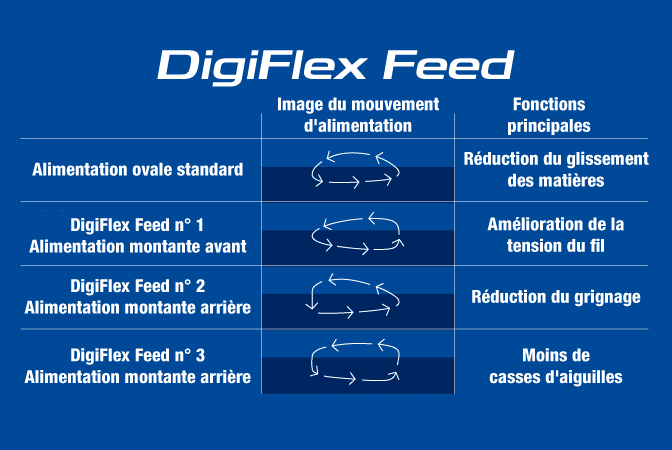

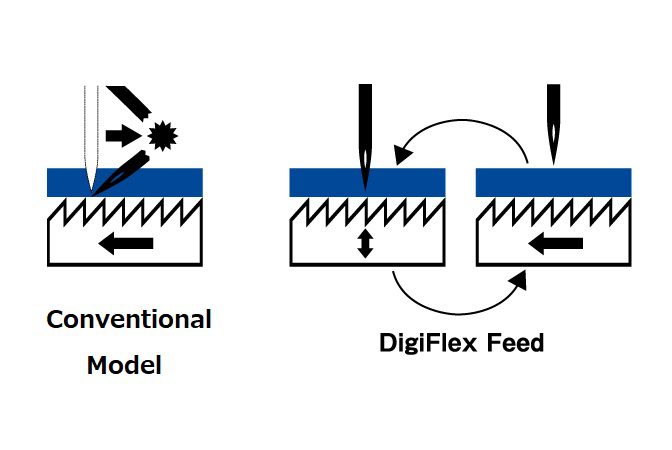

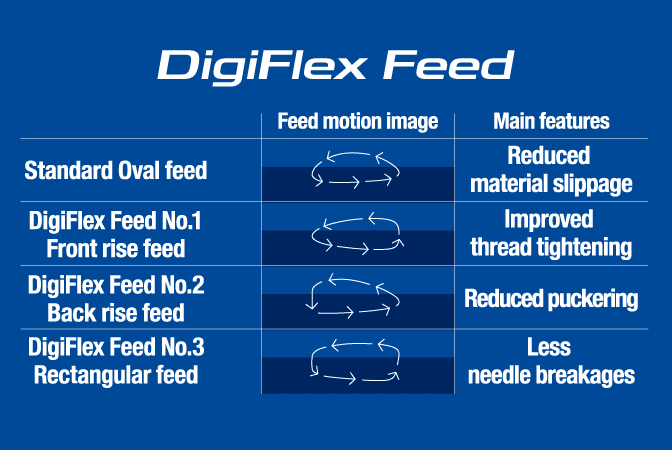

DigiFlex Feed, qui est le premier au monde équipé sur le S-7300A et hautement apprécié sur le marché, numérise le système d’alimentation et résout divers problèmes de couture sans travail de réglage.
Par rapport à la commande de servomoteur sous table conventionnelle, la commande du moteur à impulsions accélère le démarrage et l’arrêt de la couture. Le mécanisme d’entraînement direct offre une fiabilité avec le moteur d’entraînement direct intégré unique développé par Brother.
Le réservoir d’huile fermé offre une capacité de couture propre. Le système de lubrification minimum empêche les problèmes tels que les fuites d’huile et la diffusion d’huile pendant la couture.
Le coupe-côté peut être relevé et abaissé en une seule touche à l’aide d’un levier facile à utiliser. Cela vous permet de changer facilement entre la couture et la coupe normales pendant la couture.
Équipé d’un mécanisme de coupe-filetage très fiable
Ouverture des déchets larges
Amélioration de la productivité par la gestion de la production avec loT
Exemples de processus appropriés
| S-7780A | |
| Type de lubrification | Lubrification minimale |
| Application | Matériaux moyens |
| Max. vitesse de couture | 4 500 pts/min |
| Max. longueur de point | 4mm |
| Système d’alimentation | Contrôle électronique direct de l’alimentation |
| Hauteur du pied-de-biche | Lève-barre de presseur : 5 mm, Lève-genou : 13 mm |
| Course de la barre à aiguille | 31mm |
| Aiguille (DBx1) | #11-#18 (Nm75-110) |
| Largeur de coupe standard | 3,2 mm (1/8) ou 6,4 mm (1/4) |
| Max. épaisseur du matériau à couper | 4mm |
| Dispositif de retour rapide | Équipement standard |
| Presseur de fil | Équipement standard |
| Poids | 37 kg |
| Alimentation | Monophasé : 110 V* /Monophasé, triphasé : 200 V-230 V Max. consommation électrique 550VA |
| * Le transformateur est requis. |
BROTHER-S-6280A
Machine piqueuse 01 aiguille simple entrainement avec bain d’huile
・Couture confortable et rapide
・Lumière LED équipée en standard

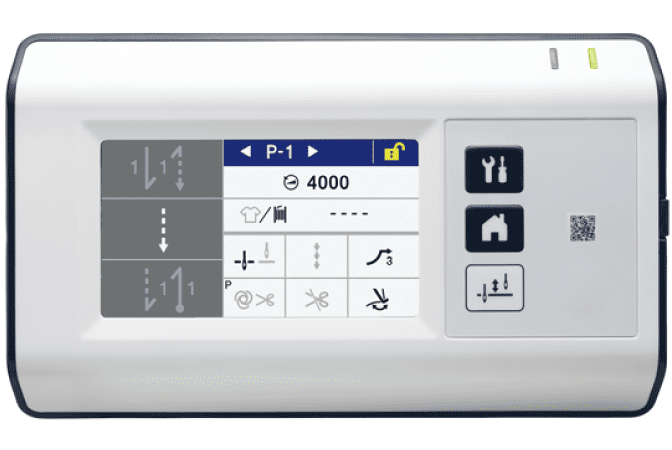

・Panneau de commande convivial
・Releveur de pied-de-biche électrique
・Haute opérabilité avec 2 interrupteurs manuels
Caractéristiques NEXIO S-6280A
La lumière LED pratique est équipée des deux côtés de l’aiguille en standard pour un meilleur fonctionnement, et elle empêche les ombres sur le vêtement.

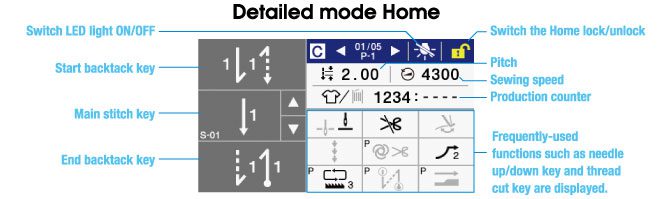

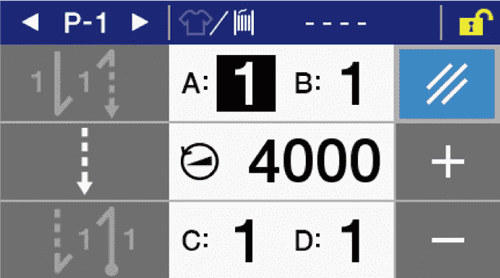

Disposition et affichage des clés faciles à comprendre.
Il augmente la productivité et réduit le son par rapport à la pression mécanique.
Vous pouvez attribuer la fonction à chaque commutateur avec différentes combinaisons, et cela permet à votre opérateur d’utiliser la machine efficacement.
| S-6280A | -813 | -815 |
|---|---|---|
| Max. vitesse de couture | 5000sti / min | 4000sti / min |
| Type de coupe fil | Mécanisme de coupe de fil à action unique ( Type ordinaire ) | |
| Presseur de fil | Équipement standard | |
| Interrupteur à main | Équipement standard | |
| Lumière LED | Équipement standard | |
| Relevage de pied de presse électrique | Équipement standard | |
| Hauteur du releveur du pied-de-biche | Élévateur à genou: 10-15 mm Lifter automatique de barre de presse: 12 mm |
|
| Aiguille ( DB × 1 ・ DP × 5 ) | #11- # 18 | #19- # 22 |
| Hauteur de la griffe d’alimentation | 0,9 mm | 1,2 mm |
| Moteur | servomoteur AC | |
| Poids | 36kg | |
| Alimentation | monophasé: 200-240V Max. consommation électrique: 400VA |
|
BROTHER-NEXIO KE-430HS
Machine brideuse électronique programmable
・Amélioration de la productivité grâce à la vitesse de couture et à l’IoT de premier ordre au monde
・Réduction de la disposition des extrémités des fils (fil restant court)
・Qualité de couture magnifique et hautement reproductible
・Utilisation supérieure car tout le monde peut l’utiliser facilement et de manière fiable
・Couture propre avec un minimum de lubrification
Caractéristiques NEXIO KE-430HS
Le coupe-fil entraîné par un moteur pas à pas, coupe le fil plus court, stable et silencieux que le coupe-fil mécanique conventionnel. Il réduit le travail de coupe à la main après la couture.
La toute nouvelle course de relevage de fil assure un serrage stable du fil. Donc, cette spécification de matériau moyen couvre l’utilisation de matériaux lourds.
Productivité exceptionnellement supérieure avec une vitesse de couture de 3 300 tr / min
Équipé de l’écran couleur LCD avec un écran tactile qui indique les éléments à afficher avec des icônes d’illustration, offrant une utilisation intuitive. Il est très facile de définir le programme de cycle, ainsi que les patrons de couture, la vitesse de couture. La tension du fil supérieur peut être facilement enregistrée en tant que programmes utilisateur.
Amélioration de la productivité grâce à la vitesse de couture et l’internet des objets de première classe
Amélioration de la productivité avec l’IoT
Les séries NEXIO sont des modèles compatibles IoT. La visualisation en reliant la machine à coudre à la technologie informatique permet au client d’analyser, de gérer les processus et d’accélérer les travaux d’amélioration de la productivité et de maintenance.
Qualité de couture superbe et hautement reproductible
Une couture propre sans coloration à l’huile
Les modèles HX sont du type semi-sec et fournissent de l’huile constante constante uniquement au crochet de la navette, il n’y a pas de problème de taches d’huile. Les modèles HS offrent une lubrification minimale. Ils fournissent une quantité limitée d’huile à la barre à aiguille et au dévidoir de fil et empêchent la dispersion de l’huile, ce qui permet une couture propre pour votre précieux produit.
Facilité d’utilisation supérieure que tout le monde peut utiliser facilement et de manière fiable
Réduction du coût de maintenance car aucun besoin de travail de graissage.
Il n’est pas nécessaire de graisser la bielle, car elle lubrifie à l’huile. Cela réduit les travaux de maintenance.
Faible bruit et faibles vibrations pour un fonctionnement sans stress
Son bruit et ses vibrations sont minimisés en réduisant l’impact lors de la coupe du fil. Les opérateurs peuvent coudre confortablement sans fatigue ni stress.
Large gamme de possibilités de couture grâce à une zone de couture élargie
La zone de couture peut être étendue de 40mmx30mm à 50mmx40mm en option. Il permet de coudre plus d’applications, telles que la fermeture Velcro et les appliques.
| KE-430HS | 03 | 05 | ||
|---|---|---|---|---|
| Application | Matériaux moyens | Matériaux Lourds | ||
| Lubrifaction | Lubrification minimum | |||
| Vitesse Max. de couture | 3,300 points/min | |||
| Zone Max. de couture | Max. 40x30mm*1 | |||
| Longueur de point | 0.05～12.7mm | |||
| Mécanisme d’entrainement | Y-θ Mécanisme d’alimentation intermittente (mécanisme à moteur à impulsion) | |||
| Nombre de point | Variable (Reportez-vous à “Liste des programmes” pour plus de détails sur le nombre de points pour les motifs de couture déjà prédéfinis) | |||
| Nombre Max de point | 5000 points / modèle | |||
| Pince de travail | Système d’entraînement par moteur à impulsion | |||
| Hauteur de la pince de travail / hauteur de la pince à bouton | Max. 17mm | |||
| Crochet rotatif | Navette (Double navette, en option) | |||
| Tension digitale | ― | |||
| tire fil | Equipement standard | |||
| Coupe fil | Equipement standard | |||
| Pince fil | Option | |||
| Méthode de stockage des données | Mémoire flash interne (l’ajout de données est disponible avec une mémoire externe) | |||
| Nombre de programmes de cycle | 30 cycles (50 programmes pour chaque cycle) | |||
| Nombre de données stockées | 89 modèles de couture sont déjà définis | |||
| (Jusqu’à 500 motifs peuvent être ajoutés. Le nombre total de points de données stockées pouvant être ajoutés est inférieur à 500 000 * 2) | ||||
| Moteur | Servo moteur AC 550W (entraînement direct) | |||
| Poids | Tête de machine: env. 58 kg, panneau de commande: env. 0,5 kg, boîtier de commande: env. 7 kg | |||
| Alimentation | Monophasé 100V / 200V, triphasé 220V / 380V / 400V 400VA (pour monophasé 100V et triphasé 380V / 400V, la boîte de transfert est nécessaire | |||
BROTHER-NEXIO HE-800C
Machine boutonnière programmable à 01 aiguille point noué servo-moteur compact à transmission, directe et entrainement de la pince avec 2 moteurs pas à pas
・Haute productivité grâce à la double fonction de coupe
・Réduction de la disposition des extrémités du fil
・Amélioration de la productivité grâce à l’IoT
Caractéristiques BROTHER NEXIO HE-800C
fonctionnalités
Il permet une double coupe lors de la couture de boutonnières de différentes tailles et vous procure une productivité élevée sans changer le temps des couteaux. Des performances et une productivité élevées peuvent être attendues.
Le coupe-fil renouvelé coupe le fil, réalisant ainsi le fil restant. La disposition des fils se termine après la couture peut être réduite. En outre, la pince à fil, équipée en standard, réduit au minimum le fil jeté au début de la couture et au nid d’oiseau. (-2 spec. Seulement)
Une belle finition de la banque apparaît lorsque vous utilisez un point nacré avec une tension de fil faible en raison de la modification du programme de mouvement des aiguilles et des pièces. Et, lorsque vous utilisez un point de battement, il peut offrir une belle finition, car il réduit les problèmes tels que la casse de fil et les erreurs de serrage de point. La résolution minimale n’est que de 0,05 mm. Il offre une grande précision lors de la coupe des boutonnières et réduit les finitions inégales.
Les séries NEXIO sont des modèles compatibles IoT. * La visualisation en reliant une machine à coudre et un ordinateur à la technologie réseau permet au client d’analyser, de gérer les processus et d’accélérer les travaux d’amélioration de la productivité et de maintenance. * Il s’applique au système IoT de Brother. Pour plus de détails, reportez-vous au catalogue de «Système de réseau de machines à coudre industrielles Brother»
| Vitesse Max. de couture | 4,000sti/min | ||
|---|---|---|---|
| Zigzag mechanisme | Moteur à impulsion | ||
| mechanisme de griffe | Moteur à impulsion | ||
| Mécanisme de relevage du pied presseur | Moteur à impulsion | ||
| Hauteur du releveur de pied presseur | Max.13mm（adjustable） | ||
| Mécanisme de coupe | Solénoïde à double position | ||
| Dispositif de retenue du fil inférieur | équipment standard | ||
| Presseur de canette | équipment standard | ||
| Formes de modèle standard | 21 types | ||
| No. of sewing programs storable | 50 | ||
| Nombre de programmes de couture stockables | 999 coutures | ||
| Aiguille | -2 | -3 | |
| Schmetz 134 Nm90 | Schmetz 134 Nm75 | ||
| Méthode de stockage de données | Carte SD （Aucune garantie de fonctionnement ne peut être donnée pour aucun support). | ||
| Source de puissance | Single-phase : 100V*1・Three-phase : 200V | ||
BROTHER-NEXIO Z-8560B
Machine Zig-Zag avec coupe-fil, 01 aiguille, machine électronique, jetée d’aiguille programmable commandée par un moteur pas à pas
・Le mécanisme de couteau compact dans une seule unité permet un entretien simple.
・Écran tactile LCD couleur intuitif pour l’utilisateur
・Amélioration de la productivité avec les capacités LoT.
・Haute qualité de couture obtenue grâce au contrôle électronique
| Modèle | Z-8560B |
|---|---|
| Entraînement direct | ◯ |
| Max. largeur du zigzag | 10,0 mm *1 |
| Application | Matériaux légers Matériaux moyens |
| Hauteur du pied-de-biche | Manuel : 6,0 mm Genou : 10,0 mm |
| Course de la barre à aiguille | 33mm |
| Max. vitesse de couture | 5 000 sti/min *2 |
| Max. quantité d’aliment | 4,0 mm |
| Patron de couture | 8 types, 14 modèles intégrés*3 |
| Hauteur de la griffe d’entraînement | 1,0 mm |
| Pression du pied-de-biche | 10-35N |
| Aiguille | Schmetz 134SUKNm70/10 |
| Poids | Tête de machine : 49kg Boitier de commande : 8kg |
| Taille de poche sur le bras | Largeur de poche de bras : 300,0 mm Hauteur de poche de bras : 121,5 mm |
| Taille du lit à bras | 517,5×178,0mm |
| Alimentation | Servomoteur AC (450W) |
| Pouvoir | Monophasé, triphasé : 200 V -230 V Max. consommation d’énergie électrique : 400VA |
BROTHER-NEXIO Z-8550B
Machine Zig-Zag non coupe-fil, 01 aiguille, machine électronique, jetée d’aiguille programmable commandée par un moteur pas à pas
・Écran tactile LCD couleur intuitif
・Amélioration de la productivité avec IoT.
・Haute qualité de couture obtenue par la commande électronique
Caractéristiques NEXIO Z-8550B
Les éléments d’affichage tactile de l’écran LCD couleur avec des icônes d’illustration, offrant un fonctionnement facile intuitif pour l’utilisateur.
Ce modèle est applicable. La visualisation en connectant la machine à coudre et la technologie informatique permet au client d’analyser, de gérer les processus et d’accélérer les travaux d’amélioration et de maintenance de la productivité. *Il est applicable au système IoT de Brother. Pour plus d’informations, veuillez vous référer au catalogue de “ Système de réseau de machines à coudre industrielles
La commande du moteur à impulsions avec servocommande est adoptée pour le mécanisme en zigzag. L’aiguille se déplace perpendiculairement au matériau de sorte que la déviation de l’aiguille ou le glissement de la position ne se produisent même pas lors de la couture à grande vitesse.
Équipé du réservoir d’huile scellé, ne fournissant de l’huile qu’au crochet rotatif. Le fait de ne pas avoir d’huile autour de la barre d’aiguille et du mécanisme d’absorption du fil réduit le problème de coloration de l’huile.
Combiner la stabilité à grande vitesse et au point de point
Équipé du panneau tactile LCD couleur, il devient facile de définir divers modèles de couture avec un fonctionnement intuitif de l’écran. La commande du servo-moteur améliore considérablement la précision du modèle de point contribuant à l’amélioration de la qualité de couture.
Il existe deux types d’affichage du panneau d’opérateur. L’écran d’accueil détaillé et l’écran d’accueil rapide sont faciles à utiliser sans souci du fonctionnement du panneau.
Port USB sur le panneau de commande
Le panneau d’affichage est équipé d’un port USB afin que les modèles de couture et divers paramètres environnementaux puissent être copiés et partagés facilement avec d’autres machines à coudre. Cela permet également d’effectuer des mises à niveau logicielles à l’aide du support USB.
Modèles de couture personnalisés ajoutant de la valeur au produit
Vous pouvez ajouter et enregistrer votre propre motif de point unique à l’aide du panneau d’opération ou PS – 300B * 1. Vous pouvez facilement copier des données et les télécharger sur d’autres machines à coudre à l’aide du support USB. Vous pouvez également enregistrer des modèles modifiés sur le panneau de configuration afin qu’il soit facile de gérer les données. * 1: Logiciel de programmation de données de démarrage ( Option )
| Forme de point | Point Zigzag |
|---|---|
| Max. vitesse de couture | 5000pts / min*1 |
| Max. largeur de zigzag | 10,0 mm*2 |
| Application | Matériaux légers Matériaux moyens |
| Hauteur du pied-de-pression | Manuel: 6 mm Genou: 10 mm |
| Pression du pied-de-pression | 10-35N |
| Aiguille | Schmetz 134SUKNm70 / 10 |
| Max. quantité d’alimentation | 4 mm |
| Hauteur de la griffe d’entraînement | 1 mm |
| Largeur de poche de bras | 300,0 mm |
| Hauteur de la poche du bras | 121,5 mm |
| Taille du lit de bras | 517,5×178,0 mm |
| Programme de couture | 8 types, 14 modèles intégrés*3 |
| LED | Équipement standard |
| Moteur | Servomoteur CA ( 450W ) |
| Poids | Tête de machine: 44kg Boîte de contrôle: 8kg |
| Alimentation | 3 phases: 200V-230V Max. consommation électrique 400VA |
