NEXIO BAS-311HX
Machine automate de couture électronique programmable, avec champ de couture (X-Y) : 150 x 100 mm
・Vitesse de couture la plus élevée au monde de 2 800 pts/min avec une couture de haute qualité
・Grande pénétration des aiguilles
・Économie d’énergie élevée
・Meilleure expérience utilisateur avec l’écran tactile LCD
Caractéristiques NEXIO BAS-311HX
Un mécanisme d’entraînement plus rigide a été adopté tout en atteignant la vitesse de couture la plus élevée au monde de 2 800 sti/min.
Grâce à son point de point précis, la machine peut réaliser de belles coutures avec un serrage de fil stable.
Le moteur puissant (550 W) génère un couple élevé, même à basse vitesse, ce qui permet d’obtenir une force de pénétration élevée de l’aiguille. Si la résistance à la pénétration de l’aiguille augmente, le contrôle des vibrations (impact intermittent) augmente automatiquement la force de pénétration.
La tension du fil supérieur peut être numérisée avec la tension numérique, offrant ainsi une couture stable. Ne comptez plus sur les sensations individuelles. Lorsqu’une casse de fil est détectée, l’opération de couture s’arrête automatiquement et un avertissement est donné à l’opérateur, ce qui entraîne moins de détectives.
Le grand écran de 7 pouces et les fonctions de programmation simples via l’écran tactile LCD permettent une utilisation intuitive. Il est facile à comprendre sans le manuel d’instruction ou une expérience antérieure en moins d’étapes.
Des gammes pour vos différents types d’applications de couture
Nous avons 5 alignements en tant que série BAS-H avec différentes zones de couture. Vous pouvez sélectionner le meilleur modèle pour vos applications: étiquettes, airbags, ceintures de sécurité, etc.
Haute économie d’énergie
Cette machine est la machine à coudre à patron électronique programmable la plus économe en énergie de sa catégorie, tout en réalisant une couture à grande vitesse et une force de pénétration élevée de l’aiguille.
Tension du fil uniforme et stable
Il a réalisé un serrage de fil stable à la couture à basse tension. Une pression excessive ou insuffisante de la part du pied peut être évitée, permettant une finition avec un serrage uniforme du fil.
Positionnement facile et précis des matériaux
Vous pouvez sélectionner l’opération d’abaissement de la pince de travail souhaitée parmi deux modèles en modifiant les réglages du commutateur de mémoire (abaissement en deux étapes ou abaissement en une étape). (BAS-341H / 342H uniquement)
Réglage simple
Le conducteur peut être ajusté sur le côté sans incliner la machine à coudre. Cela réduit le temps nécessaire au réglage et améliore la productivité lorsque les matériaux sont modifiés.
Changement de patron de couture simple et facile
La pince de travail peut être remplacée rapidement en desserrant les deux vis (BAS-311HN / 326H) et les quatre vis (BAS-341H / 342H). Lors du remplacement de la plaque d’alimentation, alignez les trous de référence de la plaque à aiguille et de la plaque d’alimentation.
Création de programme
La création de programme peut être facilement disponible avec des icônes d’illustration.
Sélection du programme
Les informations concernant le programme sont visualisées sur un écran. Le changement de réglage est disponible dessus.
Réglages du commutateur de mémoire
Le détail des réglages du commutateur de mémoire peut être vérifié sur le panneau sans les manuels.
Sélection de fichier
L’aperçu du programme est visible sur le panneau.
Affichage manuel
Les préparations erronées telles que Enfiler le fil supérieur, Enrouler le fil inférieur peuvent être vérifiées sur le panneau.
Affichage du message d’erreur
Lorsqu’une erreur se produit, le message d’erreur et la solution s’affichent sur le panneau, ce qui permet de réduire les temps d’arrêt.
Support multimédia
Prise en charge de la carte SD (1 emplacement), USB (2 ports). Un port d’extension est également pris en charge, permettant de se connecter avec un lecteur de code à barres, etc.
| BAS-311HN | |
| Forme de point | 01 aiguille point noué |
| Max. vitesse de couture | 2 800 pts/min |
| Max. zone de couture | 150x100mm |
| Mécanisme d’alimentation | Alimentation intermittente (entraînement par moteur à impulsions) |
| Longueur de point | 0,05-12,7 mm (par 0,05 mm) |
| Max. nombre de points | 20 000 points (par programme) |
| Max. nombre de programmes | 999 |
| Entraînement par pince de travail | -S : Entraînement par moteur à impulsions -A : Entraînement pneumatique |
| Montant de levage de la pince de travail | -S : Max. 25,0 mm -A : Max. 30,0 mm |
| Pince de travail en 2 étapes | -S : Type intégré -A : Type séparé |
| Hauteur du pied-de-biche | 22,0 mm |
| Course du pied-de-biche pas à pas | 2,0 mm-4,5 mm, 4,5 mm-10,0 mm ou 0,0 mm (réglage par défaut : 3,0 mm) |
| Crochet | Navette double capacité |
| Essuie-fil | ◯ |
| Coupe-fil | ◯ |
| Tension numérique | ◯ (à l’exclusion de la spécification de la ceinture de sécurité) |
| Détecteur de casse de fil | ◯ |
| Supports de stockage de données | Mémoire flash interne (l’ajout de données est disponible avec la mémoire externe) |
| Moteur | Servomoteur AC 550W |
| Poids | Tête de machine : 88 kg Boîtier de commande : 9 kg |
| Alimentation | Monophasé : 100 V/200 V Triphasé : 200 V/220 V/380 V/400 V |
| Pression atmosphérique/Consommation | 0,5 MPa 1,8 l/min |
BROTHER NEXIO BAS-326HX
Machine automate de couture électronique programmable, avec champ de couture (X-Y) : 200 x 100 mm
Caractéristiques NEXIO BAS-326HX
Un mécanisme d’alimentation plus rigide a été adopté tout en atteignant la vitesse de couture la plus élevée du monde de 2800sti / min. Avec son point de couture précis, la machine peut effectuer de belles coutures avec un serrage de fil stable.
Le moteur puissant (550 W) génère un couple élevé, même à basse vitesse, ce qui permet d’obtenir une force de pénétration élevée de l’aiguille. Si la résistance à la pénétration de l’aiguille augmente, le contrôle des vibrations (impact intermittent) augmente automatiquement la force de pénétration.
Le moteur puissant (550 W) produit de grandes quantités de couple même à des vitesses lentes afin d’obtenir une forte force de pénétration de l’aiguille. Si la résistance à la pénétration de l’aiguille augmente, le contrôle des vibrations (impact intermittent) augmente automatiquement la force de pénétration.
Le grand écran de 7 pouces et les fonctions de programmation simples via l’écran tactile LCD permettent une utilisation intuitive. Il est facile à comprendre sans le manuel d’instruction ou une expérience antérieure en moins d’étapes.
Des gammes pour vos différents types d’applications de couture
Nous avons 5 alignements en tant que série BAS-H avec différentes zones de couture. Vous pouvez sélectionner le meilleur modèle pour vos applications: étiquettes, airbags, ceintures de sécurité, etc.
Haute économie d’énergie
Cette machine est la machine à coudre à patron électronique programmable la plus économe en énergie de sa catégorie, tout en réalisant une couture à grande vitesse et une force de pénétration élevée de l’aiguille.
Tension du fil uniforme et stable
Il a réalisé un serrage de fil stable à la couture à basse tension. Une pression excessive ou insuffisante de la part du pied peut être évitée, permettant une finition avec un serrage uniforme du fil.
Positionnement facile et précis des matériaux
Vous pouvez sélectionner l’opération d’abaissement de la pince de travail souhaitée parmi deux modèles en modifiant les réglages du commutateur de mémoire (abaissement en deux étapes ou abaissement en une étape). (BAS-341H / 342H uniquement)
Réglage simple
Le conducteur peut être ajusté sur le côté sans incliner la machine à coudre. Cela réduit le temps nécessaire au réglage et améliore la productivité lorsque les matériaux sont modifiés.
Changement de patron de couture simple et facile
La pince de travail peut être remplacée rapidement en desserrant les deux vis (BAS-311HN / 326H) et les quatre vis (BAS-341H / 342H). Lors du remplacement de la plaque d’alimentation, alignez les trous de référence de la plaque à aiguille et de la plaque d’alimentation.
Création de programme
La création de programme peut être facilement disponible avec des icônes d’illustration.
Sélection du programme
Les informations concernant le programme sont visualisées sur un écran. Le changement de réglage est disponible dessus.
Réglages du commutateur de mémoire
Le détail des réglages du commutateur de mémoire peut être vérifié sur le panneau sans les manuels.
Sélection de fichier
L’aperçu du programme est visible sur le panneau.
Affichage manuel
Les préparations erronées telles que Enfiler le fil supérieur, Enrouler le fil inférieur peuvent être vérifiées sur le panneau.
Affichage du message d’erreur
Lorsqu’une erreur se produit, le message d’erreur et la solution s’affichent sur le panneau, ce qui permet de réduire les temps d’arrêt.
Support multimédia
Prise en charge de la carte SD (1 emplacement), USB (2 ports). Un port d’extension est également pris en charge, permettant de se connecter avec un lecteur de code à barres, etc.
| BAS-326H | ||||
| Forme de point | 01 aiguille point noué | |||
| Max. vitesse de couture | 2 800 pts/min *1 | |||
| Max. zone de couture | 220,0×100,0mm | |||
| Mécanisme d’alimentation | Alimentation intermittente (entraînement par moteur à impulsions) | |||
| Longueur de point | 0,05-12,7 mm (par 0,05 mm) | |||
| Max. nombre de points | 20 000 points (par programme) | |||
| Max. nombre de programmes | 999 | |||
| Entraînement par pince de travail | Entraînement pneumatique | |||
| Montant de levage de la pince de travail | Max. 30,0 mm | |||
| Pince de travail en 2 étapes | Type séparé | |||
| Hauteur du pied-de-biche | 22,0 mm | |||
| Course du pied-de-biche pas à pas | 2,0 mm-4,5 mm, 4,5 mm-10 mm ou 0 mm (réglage par défaut : 3,0 mm) | |||
| Crochet | Navette double capacité | |||
| Essuie-fil | ◯ | |||
| Coupe-fil | ◯ | |||
| Tension numérique | ◯ (l’ajout de données est disponible avec la mémoire externe) | |||
| Détecteur de casse de fil | ◯ | |||
| Supports de stockage de données | Mémoire flash interne (l’ajout de données est disponible avec la mémoire externe) | |||
| Moteur | Servomoteur AC 550W | |||
| Poids | Tête de machine : 88 kg Boîtier de commande : 9 kg |
|||
| Alimentation | Monophasé : 100 V/200 V Triphasé : 200 V/220 V/380 V/400 V |
|||
| Pression atmosphérique/Consommation | 0,5 MPa 1,8 l/min | |||
BROTHER NEXIO BAS-326H-484/484SF
Machine automate de couture électronique programmable, avec champ de couture (X-Y) : 200 x 100 mm pour la réalisation d’assemblages complexes dans des matériaux très épais et avec des gros fils
L’utilisation du mécanisme avancé d’alimentation robuste et contrôlé offre une excellente qualité de point et des points serrés, même pour des applications de couture très lourdes.
En outre, le dispositif d’alimentation du fil supérieur fournit la longueur nécessaire du fil supérieur au début de la couture, empêchant ainsi le fil de s’extraire, quelle que soit la quantité d’alimentation fournie.
Couture précise et solide, même pour les matériaux les plus lourds. Qualité de point exceptionnelle
Le crochet triple est équipé en standard de manière à réduire la fréquence des changements de canette, ce qui améliore la productivité.
Le moteur puissant (550 W) génère un couple élevé, même à basse vitesse, ce qui permet d’obtenir une force de pénétration élevée de l’aiguille. Si la résistance à la pénétration de l’aiguille augmente, le contrôle des vibrations (impact intermittent) augmente automatiquement la force de pénétration.
Des gammes pour vos différents types d’applications de couture
Nous avons 5 alignements en tant que série BAS-H avec différentes zones de couture. Vous pouvez sélectionner le meilleur modèle pour vos applications: étiquettes, airbags, ceintures de sécurité, etc.
Vitesse de couture de première classe au monde de 2 800sti / min avec couture de haute qualité
Un mécanisme d’alimentation plus rigide a été adopté tout en atteignant la vitesse de couture la plus élevée du monde de 2800sti / min. Avec son point de couture précis, la machine peut effectuer de belles coutures avec un serrage de fil stable.
Détecteur numérique de tension et rupture de fil en équipement standard
La tension du fil supérieur peut être numérisée avec Digital Tension, offrant une couture stable. Plus besoin de se xfier au sensations individuelles. Lorsque la rupture du fil est détectée, l’opération de couture est arrêtée automatiquement et un avertissement est donné à l’opérateur, ce qui a pour effet de réduire le nombre de détectives.
Haute économie d’énergie
Cette machine est la machine à coudre à patron électronique programmable la plus économe en énergie de sa catégorie, tout en réalisant une couture à grande vitesse et une force de pénétration élevée de l’aiguille.
Tension du fil uniforme et stable
Il a réalisé un serrage de fil stable à la couture à basse tension. Une pression excessive ou insuffisante de la part du pied peut être évitée, permettant une finition avec un serrage uniforme du fil.
Positionnement facile et précis des matériaux
Vous pouvez sélectionner l’opération d’abaissement de la pince de travail souhaitée parmi deux modèles en modifiant les réglages du commutateur de mémoire (abaissement en deux étapes ou abaissement en une étape). (BAS-341H / 342H uniquement)
Réglage simple
Le conducteur peut être ajusté sur le côté sans incliner la machine à coudre. Cela réduit le temps nécessaire au réglage et améliore la productivité lorsque les matériaux sont modifiés.
Changement de patron de couture simple et facile
La pince de travail peut être remplacée rapidement en desserrant les deux vis (BAS-311HN / 326H) et les quatre vis (BAS-341H / 342H). Lors du remplacement de la plaque d’alimentation, alignez les trous de référence de la plaque à aiguille et de la plaque d’alimentation.
Meilleure expérience utilisateur avec écran tactile LCD
Le grand écran de 7 pouces et les fonctions de programmation simples via l’écran tactile LCD permettent une utilisation intuitive. Il est facile à comprendre sans le manuel d’instruction ou une expérience antérieure en moins d’étapes.
Création de programme
La création de programme peut être facilement disponible avec des icônes d’illustration.
Sélection du programme
Les informations concernant le programme sont visualisées sur un écran. Le changement de réglage est disponible dessus.
Réglages du commutateur de mémoire
Le détail des réglages du commutateur de mémoire peut être vérifié sur le panneau sans les manuels.
Sélection de fichier
L’aperçu du programme est visible sur le panneau.
Affichage manuel
Les préparations erronées telles que Enfiler le fil supérieur, Enrouler le fil inférieur peuvent être vérifiées sur le panneau.
Affichage du message d’erreur
Lorsqu’une erreur se produit, le message d’erreur et la solution s’affichent sur le panneau, ce qui permet de réduire les temps d’arrêt.
Support multimédia
Prise en charge de la carte SD (1 emplacement), USB (2 ports). Un port d’extension est également pris en charge, permettant de se connecter avec un lecteur de code à barres, etc.
| BAS-326H-484 | BAS-326H-484SF | |
| Forme de point | 01 aiguille point noué | |
| Max. vitesse de couture | 2 200 pts/min | |
| Max. zone de couture | 220,0 x 100,0 mm | |
| Mécanisme d’alimentation | Alimentation intermittente (entraînement par moteur à impulsions) | |
| Longueur de point | 0,05 ~ 12,7 mm | |
| Nombre de points | 500 000 points (mémoire interne) | |
| Max. nombre de points | 20 000 points (par programme) | |
| Nombre d’éléments de données de couture pouvant être stockés | 999 (Mémoire interne, carte SD, mémoire USM) * | |
| Méthode de levage de la pince de travail | Méthode du vérin pneumatique, pince de travail de type séparé | |
| Hauteur de serrage de travail | Max. 27,5 mm | |
| Quantité de levage intermittent du pied-de-biche | – | 19,5 mm |
| Course intermittente du pied-de-biche | – | 2,0 mm-4,5 mm, 4,5 mm-10,0 mm ou 0,0 mm (réglage par défaut 3,0 mm) |
| Crochet | Crochet triple capacité | |
| Dispositif d’essuie-glace | ◯ | |
| Coupe-fil | ◯ | |
| Levier releveur de fil | ◯ | |
| Détecteur de casse de fil | ◯ | |
| Nombre de programmes de cycles | 30 | |
| Moteur | Servomoteur AC 550W | |
| Poids | Tête de machine : 88 kg | |
| Boîtier de commande : 9 kg | ||
| Alimentation | Monophasé 110V / 220V / 230V | |
| Triphasé 220V / 380V / 400V | ||
| Pression atmosphérique / Consommation | 0,5 MPa 1,81/min | |
ACCOR AR-6102
Machine automate coupe et coudre le velcro en une seule opération ACCOR AR-6102
PAR RAPPORT AUX MODÈLES TRADITIONNELS, UNE EFFICACITÉ DE PRODUCTION ACCRUE DE PLUS DE 400%!
Caractéristiques ACCOR AR-6102
Longueur d’alimentation velcro : 10-150 mm
Largeur d’alimentation velcro : 10-50 mm
Sélection du mode couteau : Couteau plat / couteau rond
Remarques : Des tailles personnalisées peuvent être faites au besoin
Exemple d’application ACCOR AR-6102
ACCOR AR-6501
Machine automate pour faire le pliage et coudre les sangles en une seule opération ACCOR AR-6501
Principalement applicable au type de cercle pliant à pliage automatique de divers rubans. Applicable aux bagages, vêtements pour enfants et autres ceintures rondes de couture (couture du cercle avec une longueur de pliage maximale de 100 mm, la largeur maximale du ruban 40 mm)
Caractéristiques ACCOR AR-6501
Point : Une aiguille point noué
Max. vitesse de couture : 3200 tr / min
Zone de couture (X × Y) : 40 × 30 mm
Mode de livraison : Alimentation intermittente (entraînement par moteur pulsé)
Longueur de point : 0,05-12,7 mm
Max. numéro de point : 5000 points / 1 motif
La façon de soulever le pied : pneumatique
Augmenter la quantité de pince de travail : Max. 17 mm
Nombre de programmes cycliques : 30 boucles (chacune 50 programmes)
Moteur : Servomoteur CA 550W à entraînement direct
Source de courant : Monophasé 200 ~ 240V
Pression de l’air : 0,5 Mpa 、 1,8 L / min
Exemple d’application ACCOR AR-6501

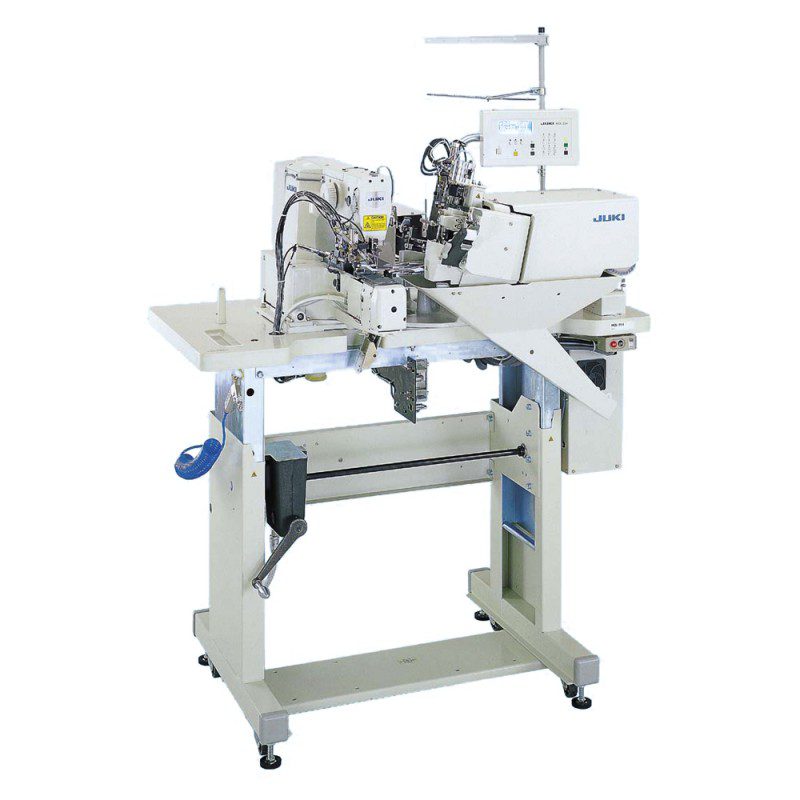

JUKI-MOL-254
Machine d’attache automatique à boucle de ceinture à 2 aiguilles
Le temps de la machine est de 1,2 seconde avant la boucle de la ceinture, ce qui garantit une productivité accrue. Le mécanisme d’alimentation intègre une méthode X-Y contrôlée par ordinateur pour permettre à l’opérateur de modifier le nombre de points et les tailles de couture.
Caractéristiques du produit
Nombre de points et taille du bartacking
Le nombre de points pour coudre une boucle de ceinture peut être basculé entre; 28, 36 et 42 points, et la taille du bartacking peut être facilement modifiée à travers le panneau de commande. De plus, l’utilisateur peut créer ses propres modèles de couture d’origine en plus de ceux standard en utilisant le logiciel de programmation PGM-20 de JUKI développé pour les machines à coudre contrôlées par ordinateur.
Le temps de la machine est de 1,2 seconde par boucle de ceinture ( avec 28 points )
La nouvelle tête de machine spécialement développée pour les machines de fixation de boucle de ceinture fonctionne à une vitesse de couture maximale de 2500 tr / min et est équipée d’un système à entraînement direct qui améliore les performances de démarrage et raccourcit la couture temps. Le dispositif d’alimentation en boucle de ceinture est désormais doté d’une capacité de réserve à mi-chemin pour les boucles de ceinture ultérieures, et son action d’alimentation en boucle de ceinture plus rapide raccourcit le temps nécessaire pour fournir des boucles de ceinture et aide à accélérer le temps de la machine à 1,2 seconde par boucle de ceinture ( avec 28 points ).
Changement de méthode de coupe entre coupe transversale et coupe droite
La largeur de boucle applicable pour le dispositif transversal est augmentée. Dans ce modèle, le dispositif de coupe transversale et le dispositif de coupe droite peuvent désormais couper la boucle jusqu’à 20 mm de largeur.
Avec la cohérence améliorée de l’action d’alimentation en boucle de ceinture et de la capacité de réessai, le temps d’arrêt de la machine est considérablement réduit
Les boucles de ceinture sont alimentées par le mécanisme d’alimentation du rouleau d’engrenage conventionnel et également tracées par le nouveau mécanisme de dessin sur le dispositif de serrage. Soutenue par ces deux mécanismes, la fourche pliante attrape “ bouclée ” ou “ graissée ” boucle à chaque fois et les fournit à la tête. De plus, le capteur du dispositif de serrage détecte la présence / absence de boucles de ceinture. S’il détecte un flux de boucle de ceinture défectueux, le dispositif de serrage répète automatiquement l’action de serrage. Étant donné que l’opérateur n’a pas à actionner l’interrupteur de recul, moins de temps est perdu.
Performances de base
La machine élimine rapidement et de manière fiable les épissures sans aucun retard dans le temps de cycle
La machine détecte de manière préliminaire chaque épissure dans les boucles de ceinture et les élimine efficacement. Cela signifie que même lorsque la machine effectue la procédure d’élimination des épissures, le dispositif d’alimentation en boucle de ceinture peut terminer son action d’alimentation en boucle de ceinture et alimenter la prochaine boucle de ceinture bien avant que la machine ne commence à coudre. En conséquence, l’opérateur peut effectuer des travaux de couture rythmiques et efficaces sans retard dans le temps de cycle. En détectant les changements d’épaisseur du matériau, le potentiomètre de la machine trouve des épissures dans les boucles de ceinture et les élimine parfaitement.
Lors du changement du matériau à coudre, le changement d’épaisseur du matériau reconnu par le potentiomètre comme épissure peut être facilement ajusté et programmé à travers la fonction d’enseignement des machines.
Fonction d’alimentation de boucle de ceinture
La position d’alimentation en boucle de ceinture est automatiquement ajustée à la largeur de boucle de ceinture. Avec cette capacité, la largeur de boucle de ceinture peut être facilement modifiée sans réglage mécanique. De plus, lors de l’alimentation de la boucle de ceinture sous le pied-de-biche, la position largeur de la boucle de ceinture peut être compensée par une simple manipulation du panneau de commande.
Un mécanisme coulissant électrique est installé dans le crochet avant ( près de l’opérateur )
Le mécanisme de glissement électrique nouvellement incorporé est utilisé pour déplacer électriquement le crochet avant lors du remplacement de la bobine ou de la maintenance des composants à proximité afin d’élargir l’espace entre les crochets et de faciliter le travail. De plus, lors du changement de la jauge d’aiguille, le crochet avant peut être finement positionné par incréments de 0,01 mm à travers le panneau de commande, permettant ainsi à l’opérateur de régler facilement la distance entre les points de lame des deux crochets de navette. Étant donné que la machine ne nécessite plus de réglage dans le calage du crochet ( phase ), le réglage de la jauge d’aiguille est beaucoup plus simple que jamais.
La machine est équipée en standard d’un support réglable
La hauteur de la table de travail peut être facilement ajustée pour correspondre à la hauteur de l’opérateur.
L’opérateur peut effectuer des travaux de couture dans une posture confortable avec moins de tension physique et de fatigue.
spécification
| Nom du modèle | MOL-254 |
|---|---|
| Tête de machine | Machine de bartacking à 2 aiguilles contrôlée par ordinateur |
| Max. vitesse de couture | 2500sti / min* |
| Reprendre le fil | Type de lien |
| Course à la barre d’aiguille | 45,7 mm |
| Fil | Fil filé, fil de coton # 50 ~ # 30, B33 ~ B46, Nm = 120/3 ~ 60/3 |
| Aiguille ( au moment de la livraison ) | DP × 17 ( # 21 ) # 19 ~ # 21 |
| Accrocher | Axe horizontal 1,8 crochet de navette pliable |
| Soulevage du pied-de-biche | 21 mm |
| Nombre de points | 28, 36, 42 ( sélectionnable sur le panneau d’exploitation ) |
| Jauge d’aiguille | 43 ~ 70 mm ( 1-11 / 16 “~ 2-3 / 4” ) |
| Longueur de bartacking | 7 ~ 22 mm ( 9/32 “~ 55/64” ) ‹ réglable par incréments de 0,1 mm › |
| Largeur de bardacking | 1 ~ 3,2 mm ( 3/64 “~ 1/8” ) ‹ réglable par incréments de 0,1 mm › |
| Nombre de données de bartacking pouvant être stockées en mémoire | 9 modèles ( 99 si un EP-ROM facultatif est ajouté ) |
| Largeur de boucle de ceinture | 9 ~ 20 mm ( 23/64 “~ 25/32” ) |
| Longueur de boucle de ceinture terminée | 48 ~ 78 mm ( 1-57 / 64 “~ 3-5 / 64” ) |
| Temps de machine | 1,2 sec./ Boucle de ceinture ( 28 mailles ) |
| Positionnement du crochet avant | Conduit par un moteur ( la distance entre le crochet peut être établie par incréments de 0,01 mm ) |
| Bobbin winder | Type électrique ( fourni en standard ) |
| Lubrification | Lubrification centralisée de la mèche d’huile ( tête de machine ) |
| Huile lubrifiante | JUKI New Defrix Oil No.2 ( équivalent à ISO VG32 ) |
| Puissance requise et consommation d’énergie | monophasé, 200 en 3 phases ~ 240V / 350VA |
| Consommation d’air et d’air comprimé | 0,5 MPa ( 5kgf / cm ² ), 32Nl / min |
| Poids total | 230kg |
| Dimensions | 1 200 mm ( W ) × 800 mm ( D ) × 1 350 mm ( H: à son extrémité la plus basse ) |
| Hauteur de la surface supérieure de la plaque de gorge à partir de la surface du sol | 920 ~ 1 250 mm ( fourni avec la capacité de support réglable ) |
ROBOTECH QX9400-IX
Machine automate pour fléchettes et plis de ceinture ROBOTECH QX9400-IX
Machine automate pour fléchettes et plis de ceinture. Les fléchettes et les plis jouent un rôle important pour la coupe et l’apparence visuelle globale du pantalon. Qualité constante et traitement économique sur une machine facile à fonctionner. La machine à coudre automatique à couture courte QX 9400-IX répond à cette exigence.
SPÉCIFICATIONS TECHNIQUES
Tête de couture BROTHER DIRECT DRIVE
Beijer Electronics, panel à écran tactile de 256 millions de couleurs basé sur Windows
Facile à utiliser, avec des images sur le panneau de commande et avec 50 programmes différents
Fonctionnement du programme séquentiel / cycle pour différents modèles de plis et de fléchettes
Unité de contrôle PLC
Unité de serrage commandée par servomoteur AC et pilote Panasonic
Point d’arrêt arrière de début et de fin programmable ou condensation de point réglable en option
Couture de différents types de couture dans n’importe quelle séquence souhaitée, par ex. différentes fléchettes et ceinture
Les plis peuvent être réglés sur la même machine
Excellente qualité; haute précision de répétition; coutures et plis avec mesures exactes.
Seules de brèves instructions sont nécessaires en raison de la manipulation simple et conviviale
Les fléchettes sont cousues du bord du tissu au point. Cela garantit un point mince et net sans «fossettes» désordonnées
Système d’aiguilles de fixation: Pour assurer le glissement du tissu plié
Système de pince à sandwich avec configuration de compression entre les feuilles du convoyeur pour éviter la satiété pendant la couture
Tous types de coutures jusqu’à 250 mm de longueur de couture
Système de coupe et de nettoyage automatique du fil en fin de couture
Châssis de machine réglable en hauteur permettant un fonctionnement latéral
Systèmes de détection d’erreur
Moniteur de fil
DETAILS TECHNIQUES :
Max. Vitesse de couture: 4.500 tr / min
Max. Longueur de point: 0,5 ou 5 mm
Type de point: 301 (point noué)
Longueur de fléchettes: 10-250 mm
Largeur des fléchettes: 3 – 40 mm
Tension de connexion: AC 230 V, 50/60 Hz
Pression d’air: 6 bar
ROBOTECH PE 6000
Machine ourlet bas point de recouvrement automatique pour T-shirts ROBOTECH PE 6000
Machine ourlet bas point de recouvrement automatique qui assure le pliage et ourlet sur les t-shirts, sous-vêtements et vêtements similaires en tricot. Cet automate améliore la vitesse, la qualité et la cohérence des points. Il économise du temps et du travail car l’opérateur peut utiliser deux machines simultanément. Les vêtements cousus sont automatiquement empilés après le cycle de couture.
SPÉCIFICATIONS TECHNIQUES
Tête de couture PEGASUS W3662P DIRECT DRIVE
Beijer Electronics, panel tactile de 256 millions de couleurs pris en charge par Windows
Panneau de commande facile à utiliser avec 50 programmes différents
Programme séquentiel / cycle pour différentes tailles de points
Unité de contrôle PLC
Moteur de couture servo 220V 50/60 Hz.
Selon les besoins, il peut être intégré dans des modèles tels que couteau gauche, bras libre et bras libre court.
Les systèmes de traction fonctionnent indépendamment. Ainsi, le bas du T-shirts peut être glissée à l’extérieur ou à l’intérieur en cas de besoin.
Le système d’extracteur supérieur de type à roue cylindrique améliore les performances sur toutes sortes de tissus.
Facilement réglable pour différentes longueurs de jupe avec ajustement réglable en largeur de la jupe. Contrôle de précision; La tension du tissu réglable pneumatiquement permet un réglage précis et pratique.
Système de contrôle électronique des bords du moteur
Les paramètres des étapes de couture sont réglables sur l’écran LCD.
Empilage automatique de 40 vêtements.
Fonctionne sans problème simple / double / multi couture latérale sur tous les tissus.
Coupe fil automatique.
AVANTAGES
La qualité de la production augmente et le taux de déchets diminue.
Tous les travaux cousus sont des mêmes normes et de haute qualité.
L’empilement se fait automatiquement à la fin du processus,
Élimine le besoin de travailleurs qualifiés.
Un travailleur peut faire fonctionner 2 machines en économisant du temps et de l’argent.
DETAILS TECHNIQUES :
Max. Vitesse de couture: 3.000 tr / min
Longueur de point: 0,5 – 3 mm
Type de point: 301 (point de chaînette)
Tension de connexion: AC 230 V, 50/60 Hz
Pression d’air: 6 bar
ROBOTECH FF 6100 TR
Machine passepoil automatique ROBOTECH FF 6100-TR
Machine automatique pour les poches passepoilées FF 6100-TR permet une production efficace et flexible de poches passepoilées droites et éventuellement inclinées, de poches à rabat et de poches intérieures pour la production de vestes, manteaux, blazers et pantalons pour hommes et femmes sur un niveau de qualité maximum .
Une large gamme d’équipements en option est disponible pour les différents domaines d’application.
SPÉCIFICATIONS TECHNIQUES
Tête de machine double aiguilles FIXES à entraînement direct (DIRECT DRIVE) BROTHER modèle C
Beijer Electronics, panel tactile de 256 millions de couleurs pris en charge par Windows
Unité de contrôle de PLC WestingHouse / Teco AC Servomoteur
EFKA 550 W Mini Stop DC moteur ou en option: Direct Drive DC Servo Sewing Motor
Système de lame centrale commandé par moteur linéaire
Système de photocellule laser mesurant et assemblant automatiquement la longueur des poches.
Avant-milieu-arrière. Quatre lignes de référence laser pour le contrôle des points
Tailles de poches passepoilées de 20 mm à 200 mm
OPTIONS :
Chargeur de bande automatique
Moteur Vacuum (220 AC ou 380 AC) et unité de connexion
Unité de connexion directe au système d’aspirateur central
Unité d’empilage universelle
Dispositif d’enroulement pour petites pièces
Barre d’étirement en tissu
Unité de connexion à pince à sandwich
Guide pour passepoil simple
DETAILS TECHNIQUES:
Max. Vitesse de couture: 3.000 tr / min
Max. Longueur de point: 0,5 ou 3 mm
Type de point: 301 (point noué)
Distances des aiguilles: de 08 mm à 26mm
Tension de connexion: AC 230 V, 50/60 Hz
Pression d’air: 6 bar
ROBOTECH FF 6100 TR-ZP
Machine passepoil automatique avec fermeture éclair ROBOTECH FF 6100 TR-ZP
ROBOTECH FF 6100 – TR / ZP est machine passepoil avec fermeture à glissière en plastique sans fin intégrée (type 3 et 5) d’un rouleau. L’unité est pour tous les types de poches passepoilées dans tous les segments de l’industrie du vêtement. Cette unité permet également une production efficace et flexible des poches à rabat et des poches intérieures pour la production de vestes, manteaux, blazers, pantalons, jeans et chinos pour hommes et femmes avec fermeture à glissière à un niveau de qualité maximal lorsque la fonction de fermeture à glissière est désactivée. Il peut coudre à des vitesses allant jusqu’à 3000 rpm et est équipé d’un écran tactile graphique couleur basé sur Windows qui permet à l’opérateur de régler très facilement les poches de poche parfaites pour chaque type d’opération de soudage de poche.
SPÉCIFICATIONS TECHNIQUES
Tête de machine double aiguilles FIXES à entraînement direct (DIRECT DRIVE) BROTHER modèle C
Beijer Electronics, panel tactile de 256 millions de couleurs pris en charge par Windows
Unité de contrôle de PLC WestingHouse / Teco AC Servomoteur
EFKA 550 W Mini Stop DC moteur ou en option: Direct Drive DC Servo Sewing Motor
Système de lame centrale commandé par moteur linéaire
Système de photocellule laser mesurant et assemblant automatiquement la longueur des poches.
Avant-milieu-arrière. Quatre lignes de référence laser pour le contrôle des points
Tailles de poches passepoilées de 20 mm à 200 mm
OPTIONS :
Moteur Vacuum (220 AC ou 380 AC) et unité de connexion
Unité de connexion directe au système d’aspirateur central
Unité d’empilage universelle
Barre d’étirement en tissu
Unité de connexion à pince à sandwich
Guide pour passepoil simple
Détails technique :
Max. Vitesse de couture: 3.000 tr / min
Max. Longueur de point: 0,5 ou 3 mm
Type de point: 301 (point noué)
Distances des aiguilles: 08 mm / 10mm / 12 mm / 14 mm / 16 mm / 18 mm / 20mm
Tension de connexion: AC 230 V, 50/60 Hz
Pression d’air: 6 bar
ROBOTECH AJ 9300- IX
Unité de couture automatique pour coudre et couper de petites pièces en une seule étape ROBOTECH AJ 9300- IX
Unité de couture automatique pour coudre et rase les bords des composants de vêtements de petite et moyenne taille d’être assemblés rapidement et avec précision par des opérateurs non qualifiés. L’automate garantit que les composants cousus tels que les rabats, les extensions de ceinture, les épaulettes et les poignets ont une taille, une forme et une ampleur parfaites, pour une qualité maximale, indépendamment des compétences ou du niveau d’expérience de l’opérateur. La taille ou la forme des composants peut être modifiée en quelques secondes uniquement en échangeant les gabarits utilisés.
SPÉCIFICATIONS TECHNIQUES
Tête de couture BROTHER DIRECT DRIVE
Beijer Electronics, panel à écran tactile de 256 millions de couleurs basé sur Windows
Facile à utiliser, avec des images sur le panel et avec 50 programmes différents
Programmation séquentielle / cycle pour différents modèles de gabarits
Unité de contrôle PLC
Unité de moteur à pas de cycle automatique pour déplacer le support du programme de gabarit permettant
Rabat de veste confortable de différents modèles
Le programme prend en charge des options de travail faciles et confortables pour les extrémités de verrouillage rondes, angulaires et carrées pour pantalons
Possibilité de programmation pour les points d’angle des gabarits et d’ajustement des pas de point
Point d’arrêt de début et de fin programmable ou condensation de point réglable en option
Système de coupe et de nettoyage automatique du fil en fin de couture
Commande de moteur linéaire, système de coupe de bord
Possibilité de fixer la longueur du gabarit (point) à partir du panneau avec une cellule photoélectrique ou une entrée en mm
Possibilité d’effectuer des coupes avant et arrière en début et fin de point, coupes latérales de point
Capacité de coupe – largeur (après le bord de couture) entre 3,3 mm et 6 mm
Unité d’aspiration pour couper les déchets avec chambre de collecte des déchets
Éjection du gabarit à la fin
Système de détection d’erreur
Moniteur de fil
DETAILS TECHNIQUES :
Max. Vitesse de couture: 3,600 tr / min
Max. Longueur de point: 0,5 ou 5 mm
Tension de connexion: AC 230 V, 50/60 Hz
Pression d’air: 6 bar
V702
Unité d’ourlet automatique de poche arrière au point de chaînette à 3 aiguilles
L’ourlet automatique de poche arrière V702, point de chaînette à 3 aiguilles, appartient à la série d’ourlets de poche arrière automatique des trois modèles V700, V701 et V702. Il s’agit d’une unité flexible avec un haut niveau d’efficacité et de qualité de sortie. Une unité peut fournir plus de lignes de couture, en suivant le concept de production modulaire et de maximisation de l’espace. S’il est fourni avec le chargeur V070, le V702 devient entièrement automatique. L’unité peut effectuer une production moyenne de 1800 à 2000 poches par heure. Le système de transport innovant permet à l’unité de fonctionner sur de nombreux types d’épaisseurs de tissus, des vêtements de travail aux denim et aux matériaux extensibles.
SYSTÈME PNEUMATIQUE INNOVANT (BREVETÉ)
Productivité élevée sans plus d’effet de vague ni de problèmes de cambrure d’ourlet sur les tissus denim
CEINTURE ET DOSSIER RÉGLABLES
Les deux appareils peuvent être ajustés en fonction de l’épaisseur du tissu pour des économies de coûts et une configuration facile sur différents styles
COUPE PROGRAMMABLE
La coupe automatique au début et à la fin est programmable avec un panneau de commande spécifique
FAIRE PIVOTER LE DISQUE DE STOCKAGE
Le disque peut contenir jusqu’à 600 poches et pendant que l’unité fonctionne, le disque plein de poches peut être remplacé en 5 secondes par un disque vide (fourni en option)
SPÉCIFICATIONS TECHNIQUES
Tête de couture : Yamato 3 aiguilles point de chaînette Vitesse maximale de la machine à coudre : 3600 tr/min Vitesse maximale de la tête de couture : 5000 tr/min Longueur du point
: 0,9 – 4,5 mm
Boîtier de commande : XCG MFY 2005
Machine à coudre Moteur : Mitsubishi XCG 554 20Y – 550W
Tension d’alimentation : 220 V 50/60 Hz
Consommation d’air : 3 L/min
FONCTIONNALITÉS
3 MAILLES EN L’AIR À L’AIGUILLE
POCHE À PIÈCES
